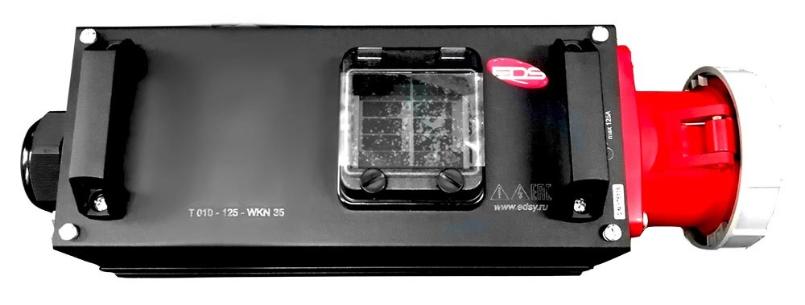

T 010-125 WKN 35: сверхмощный дистрибьютор 125А со встроенным мультиметром и винтовыми клеммами
Компания ЕДС представляет профессиональный туровый дистрибьютор питания T 010-125 WKN 35, рассчитанный на ток до 125 ампер. Устройство предназначено для питания самых мощных концертных систем, фестивальных сцен, телевизионных павильонов и индустриальных объектов. Ключевые особенности — винтовой ввод на 35 мм², панельная розетка PCE CEE 125А IP67 и встроенный трёхфазный мультиметр TENSE.
Входные винтовые клеммы 35 мм²: надёжность без компромиссов
В отличие от большинства дистрибьюторов с фиксированным кабелем или разъёмным вводом, T 010-125 WKN 35 оснащён винтовой клеммной колодкой на 35 мм². Это решение даёт ряд важных преимуществ:
- Универсальность: Вы используете любой медный кабель сечением до 35 мм² — нет привязки к определённой длине или типу разъёма.
- Надёжность контакта: Винтовое соединение не ослабевает от вибраций и перепадов температуры, исключая нагрев и потери мощности.
- Безопасность: Клеммная колодка закрывается защитным окном PCE, которое исключает случайное прикосновение к токоведущим частям при подключённом питании.
Рекомендуемое сечение вводного кабеля — 25–35 мм² (медь).
Выходная розетка PCE CEE 125А IP67: эталон для больших нагрузок
На выходе установлена панельная розетка PCE CEE 125А 5-pin (3P+N+PE) со степенью защиты IP67. Это означает полную пыленепроницаемость и защиту от временного погружения в воду. Разъём совместим со стандартными вилками CEE 125А, применяемыми на крупных площадках.
Параметры розетки:
- Номинальный ток: 125 А
- Номинальное напряжение: 400 В (трёхфазное)
- Количество полюсов: 5 (3 фазы + N + PE)
- Материал контактов: латунь с покрытием
- Корпус: ударопрочный пластик, цвет – красный (сигнальный)
Встроенный мультиметр TENSE: контроль питания в реальном времени
Для точного мониторинга параметров сети в корпус встроен цифровой мультиметр TENSE. Он отображает:
- Напряжение (V): отдельно для каждой фазы (L1-N, L2-N, L3-N) и между фазами.
- Ток (A): измерение тока по каждой фазе с возможностью балансировки нагрузки.
- Частота (Hz): контроль стабильности частоты (особенно важно при работе от генераторов).
- Активная мощность (кВт) и коэффициент мощности (опционально у некоторых версий).
Мультиметр питается от измеряемой сети, не требует дополнительных батарей, имеет крупный светодиодный дисплей и антивандальное исполнение. Точность измерения напряжения — ±0,5%, тока — ±1,0%.
Туровая конструкция и удобство монтажа
Корпус выполнен из листовой стали толщиной 1,5 мм с порошковым покрытием «чёрный муар», устойчивым к царапинам и коррозии. Две эргономичные ручки позволяют переносить устройство даже в перчатках. На дне корпуса предусмотрен паз для струбцины — дистрибьютор можно надёжно закрепить на ферме, каркасе или установить на горизонтальную поверхность с помощью резиновых ножек.
Габаритные размеры: 320 × 250 × 150 мм (без учёта ручек и разъёмов). Масса устройства — около 8,5 кг.
Сценарии применения
T 010-125 WKN 35 используется в самых требовательных проектах:
- Главные фестивальные и стадионные сцены — питание всей сцены через один ввод и контроль нагрузки по фазам.
- Крупные театры и концертные залы — стационарная установка у главного распределительного щита.
- Студийные павильоны кино и ТВ — питание мощного осветительного оборудования с возможностью замера тока.
- Прокатные компании и системы питания туров — распределение энергии на больших площадках с использованием собственных фидерных кабелей.
Решение типичных задач при работе с большими токами
Технические характеристики (сводка)
- Номинальный ток: 125 А (длительный).
- Напряжение: 400 В трёхфазное, 50 Гц.
- Вход: винтовые клеммы 35 мм² (5 клемм: L1, L2, L3, N, PE).
- Выход: 1 × PCE CEE 125А 5-pin (IP67).
- Измерения: мультиметр TENSE (V, A, Hz, кВт, cos φ).
- Корпус: сталь 1,5 мм, порошковое покрытие, ручки, паз под струбцину.
- Производство компонентов: PCE (Австрия), сборка – ЕДС (Россия).
T 010-125 WKN 35 — это инструмент для профессионалов, работающих на самом высоком уровне. Винтовой ввод даёт полную свободу при подключении, мультиметр — полный контроль над питанием, а туровое исполнение гарантирует долгую жизнь даже при интенсивных перевозках. Универсальное решение для крупнейших концертов, фестивалей и телевизионных проектов.
Подробные технические характеристики и другие дистрибьюторы питания вы найдёте на нашем сайте.
