Как правильно пользоваться мультиметром
Мультиметр – это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов или провести «прозвонку» проводов. Это прибор, необходимый не только любому электрику, но и пригодится в быту.
Типы мультиметров
Мультиметры, или, как их еще называют, тестеры делятся на два вида: на цифровые и аналоговые. Аналоговыми сегодня пользуются все реже и реже, потому что пользоваться ими довольно сложно – много значений на шкалах, в которых долго разбираться, сам он громоздкий и ставить его нужно на ровную твердую поверхность, иначе придется ловить показания.
В общем, в наш цифровой век все аналоговые приборы переходят в разряд винтажных и переезжают на музейные полки.
Поэтому речь пойдет о цифровых тестерах
Цифровые мультиметры более точны, компактны и удобны в использовании. Они показывают результат на цифровом дисплее, что исключает ошибки считывания показаний.
Комплектация мультиметра
Начнем с комплектации. Сюда входят:
Основные компоненты
- Сам мультиметр
- Два щупа (черный, красный)
- Термопара для измерения температуры
- Питание от батарейки Крона на 9 вольт
- Мягкий полимерный защитный кожух

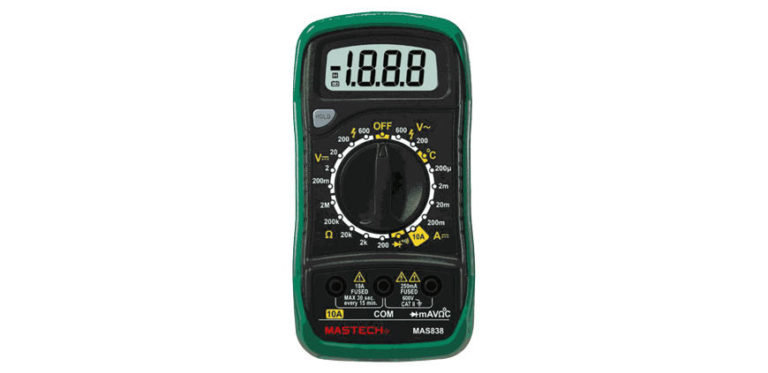

Интерфейс мультиметра
На внешней стороне находятся:
- Цифровое табло – отображает результаты измерений
- Переключатель – выбор режима и диапазона измерений
- Три разъема для щупов – подключение измерительных проводов
- Кнопка включения – активация прибора
Возможности мультиметра
Определим, что же можно измерить с помощью этого тестера:
Постоянное напряжение V–
Измерение до 1000В постоянного тока
Переменное напряжение V~
Измерение до 750В переменного тока
Постоянный ток A–
Измерение до 10А постоянного тока
Сопротивление Ω
Измерение до 2 МОм сопротивления
Температура
Измерение от -20°C до 1000°C
Прозвонка
Проверка целостности цепи со звуковым сигналом
Инструкция по применению

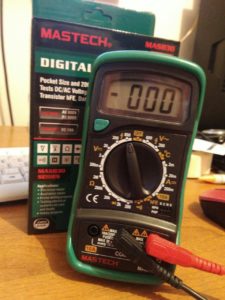

Мультиметр MAS838
1. Измерение переменного напряжения
Для измерения переменного напряжения выполняем следующие действия:
Настройка прибора
Устанавливаем переключатель на диапазон, ограниченный «V~»
Подключение щупов
Подключаем красный щуп в разъем «V, Ω, mA» (это плюс), черный в разъем «COM» (это минус)
Проведение измерения
Устанавливаем щупы на исследуемую схему или устройство
💡 Практический пример
Измеряем напряжение в бытовой розетке 220В. На мультиметре выставляем уровень проверки больше 220В, обычно это 600 вольт. Вставляем два щупа в розетку. В зависимости от нагруженности результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально!
Важно: В переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.
2. Измерение постоянного напряжения
Инструкция похожа на предыдущую, но с некоторыми особенностями:
Настройка режима
Устанавливаем переключатель на диапазон, ограниченный «V–». Если изначальное напряжение не известно, то лучше выставить максимальное значение параметра и постепенно уменьшать
Подключение и измерение
Щупы остаются подключены так же, как в предыдущем варианте. Устанавливаем щупы на исследуемую схему или устройство
Интерпретация результатов
На табло видим измеренное напряжение. Если значение со знаком минус, значит была нарушена полярность подключения и нужно просто поменять местами установку щупов на измеряемом приборе.
Пример: Тестер показал 008 на максимуме. Эти два нуля перед цифрой говорят о том, что напряжение намного ниже выставленного диапазона. Постепенно снижаем режим проверки, пока не получим единичное значение, например 8,9 – это означает 9 вольт.
3. Прозвонка цепи
Что значит "прозвонить" мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь.
Подготовка к прозвонке
Устанавливаем щупы в соответствующие разъемы
Выбор режима
Переключаем в режим «прозвонки» (изображение колокольчика)
Проведение теста
Подсоединяем щупы к двум точкам схемы
Результат: Если сопротивление между этими точками меньше 1 кОм, то раздается звуковой сигнал, подтверждающий целостность цепи.
4. Измерение сопротивления
Для измерения сопротивления выполняем следующие действия:
Выбор диапазона
Устанавливаем переключатель на диапазон «Ω»
Подключение щупов
Щупы остаются подключены так же, как в предыдущих вариантах
Проведение измерения
Устанавливаем щупы на исследуемую схему или устройство
Практический пример: измерение сопротивления катушки
Рассмотрим, как измерять сопротивление катушки с неизвестным номиналом:
- Устанавливаем предел измерения на среднее значение (например, 2М)
- Подсоединяем щупы к концам катушки
- Если на дисплее нули – снижаем предел на одну позицию
- Если показывает "1" – повышаем предел измерений
- Добиваемся отображения целого числа – это и есть номинальное сопротивление
5. Измерение температуры
Немаловажная функция, особенно при работе в сложных условиях – открытое пламя, ядовитые вещества, трудный доступ к объекту или слишком горячий объект.
Подключение термопары
Подключаем штатную термопару в разъемы «V, Ω, mA» и COM
Выбор режима
Переключаем мультиметр в режим «Temp»
Проведение измерения
Прикладываем концы щупов к объекту, ждем 3-4 секунды и проверяем показания
Заключение
Пожалуй, это все основные моменты и инструкции по применению мультиметра. Как видите, ничего сложного в этом нет! И он просто незаменим, если необходимо измерить ток, напряжение, сопротивление или проверить целостность цепи.
Профессиональный совет
Такой прибор необходим в арсенале каждого уважающего себя электрика! Компактный и многофункциональный мультиметр станет надежным помощником в диагностике электрических цепей.
