Схемы распайки кабелей
Профессиональные схемы распайки балансных, небалансных, инсертных кабелей и DMX. Подробные диаграммы подключения для сценического и студийного оборудования.

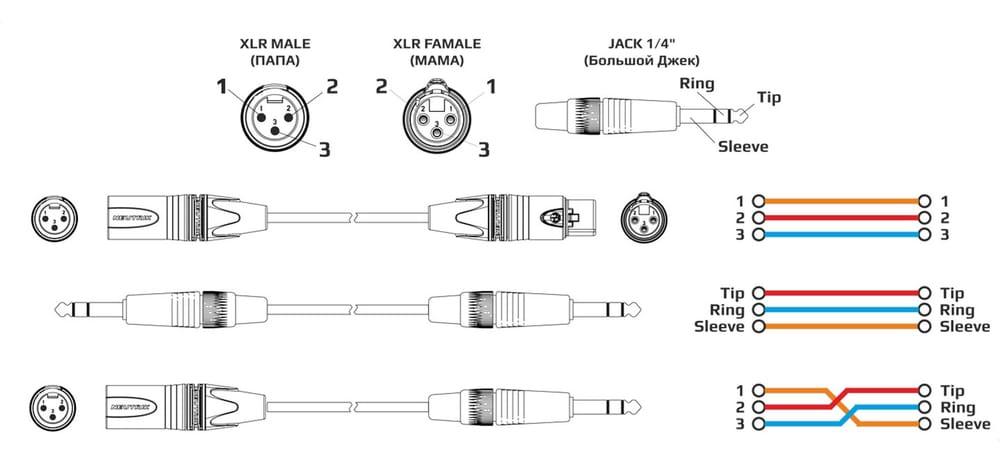

Схемы распайки балансных кабелей
Схемы подключения балансных аудиокабелей XLR3 для профессионального звукового оборудования. Правильная распайка обеспечивает максимальное качество сигнала и защиту от помех.

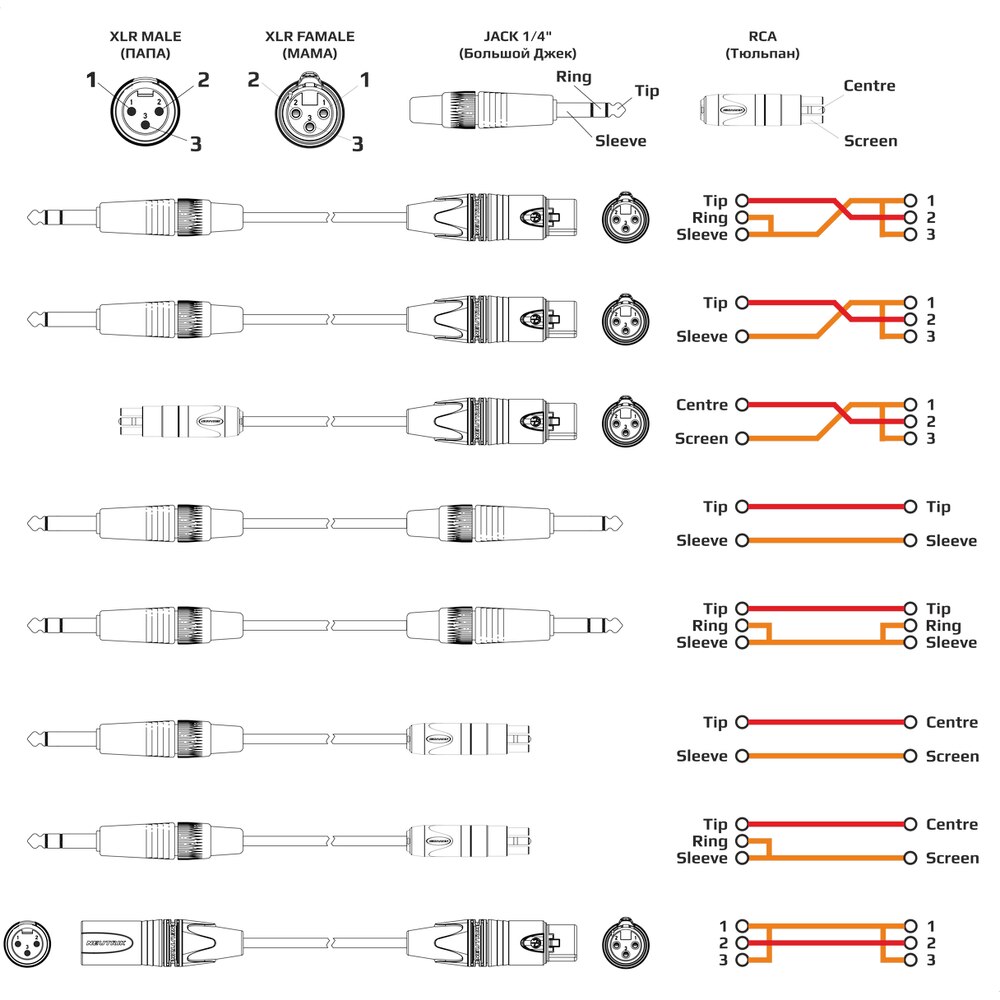

Схемы распайки небалансных кабелей
Диаграммы подключения небалансных аудиокабелей для различных типов разъемов. Схемы для работы с бытовым и полупрофессиональным оборудованием.

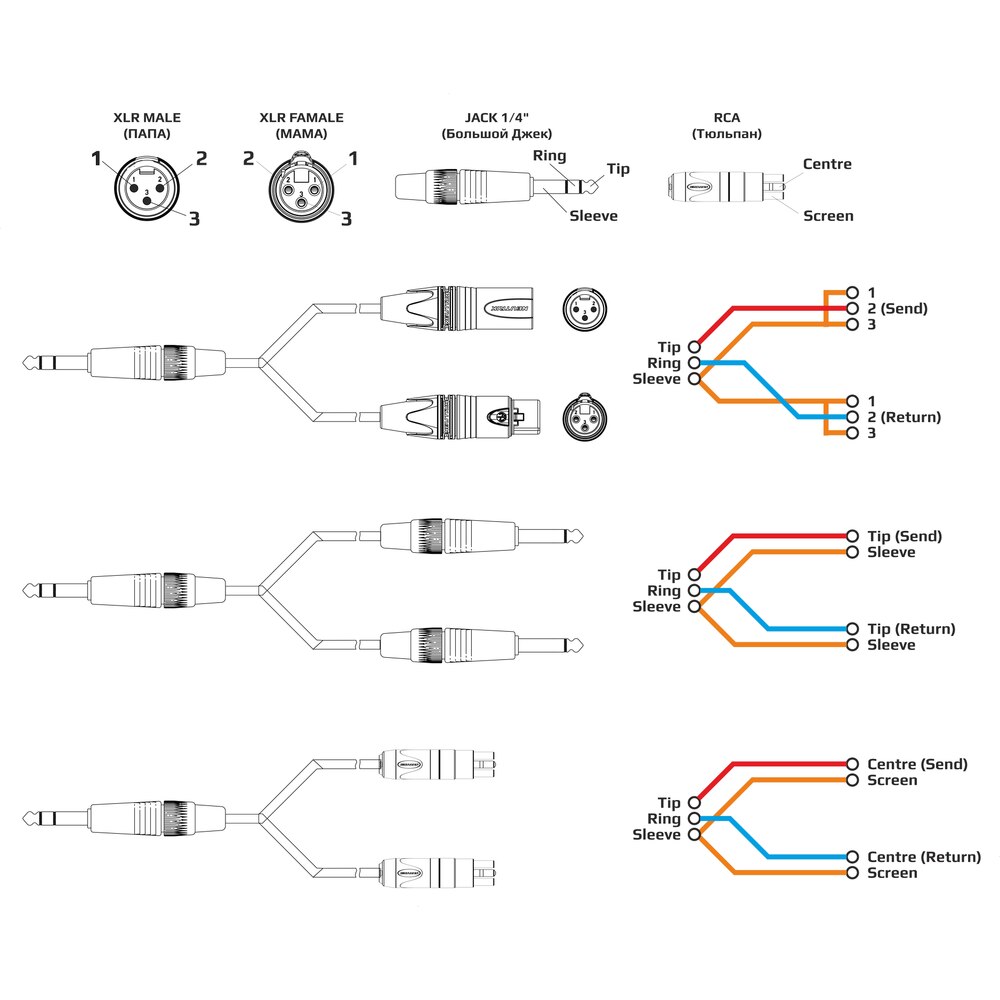

Схемы распайки инсертных проводов
Специальные схемы для инсертных кабелей, используемых для подключения внешних процессоров эффектов к микшерным пультам.
Схемы распайки кабеля DMX
Схемы подключения DMX512 кабелей для управления световым оборудованием. Правильная распайка 5-пинового XLR для надежной передачи цифрового сигнала.

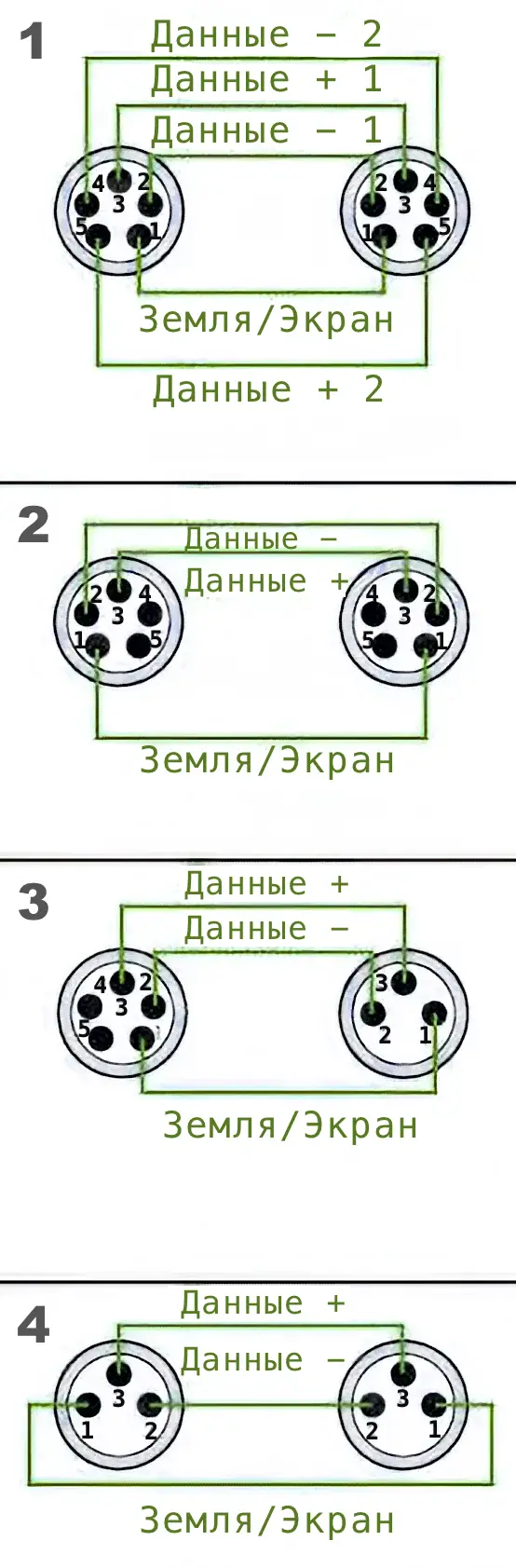

1. DMX512-КАБЕЛЬ 5-КОНТ. ПОЛНАЯ РАСПАЙКА:
(В СООТВЕТСТВИИ С USITT1990)
- XLR 5-КОНТ.→XLR 5-КОНТ.
- ПИН 1→ПИН 1: ЗЕМЛЯ/ЭКРАН
- ПИН 2→ПИН 2: Данные - 1
- ПИН 3→ПИН 3: Данные + 1
- ПИН 4→ПИН 4: ДАННЫЕ -2/ КАНАЛ ОБРАТНОГО СИГНАЛА
- ПИН 5→ПИН 5: ДАННЫЕ +2/ КАНАЛ ОБРАТНОГО СИГНАЛА
2. DMX-КАБЕЛЬ 5-КОНТ. НЕПОЛНАЯ РАСПАЙКА:
- XLR 5-КОНТ.→XLR 5-КОНТ.
- ПИН 1→ПИН 1: ЗЕМЛЯ/ЭКРАН
- ПИН 2→ПИН 2: ДАННЫЕ -
- ПИН 3→ПИН 3: ДАННЫЕ +
- ПИН 4→N.C.
- ПИН 5→N.C.
3. DMX-АДАПТЕРНЫЙ КАБЕЛЬ, НЕПОЛНАЯ РАСПАЙКА:
(В СООТВЕТСТВИИ С USITT1990)
- XLR 5-КОНТ.→XLR 3-КОНТ.
- ПИН 1→ПИН 1: ЗЕМЛЯ/ЭКРАН
- ПИН 2→ПИН 2: ДАННЫЕ -
- ПИН 3→ПИН 3: ДАННЫЕ +
- ПИН 4→N.C.
- ПИН 5→N.C.
4. DMX-КАБЕЛЬ 3-КОНТ. НЕПОЛНАЯ РАСПАЙКА:
(В СООТВЕТСТВИИ С USITT1990)
- XLR 3-КОНТ.→XLR 3-КОНТ.
- ПИН 1→ПИН 1: ЗЕМЛЯ/ЭКРАН
- ПИН 2→ПИН 2: ДАННЫЕ -
- ПИН 3→ПИН 3: ДАННЫЕ +
