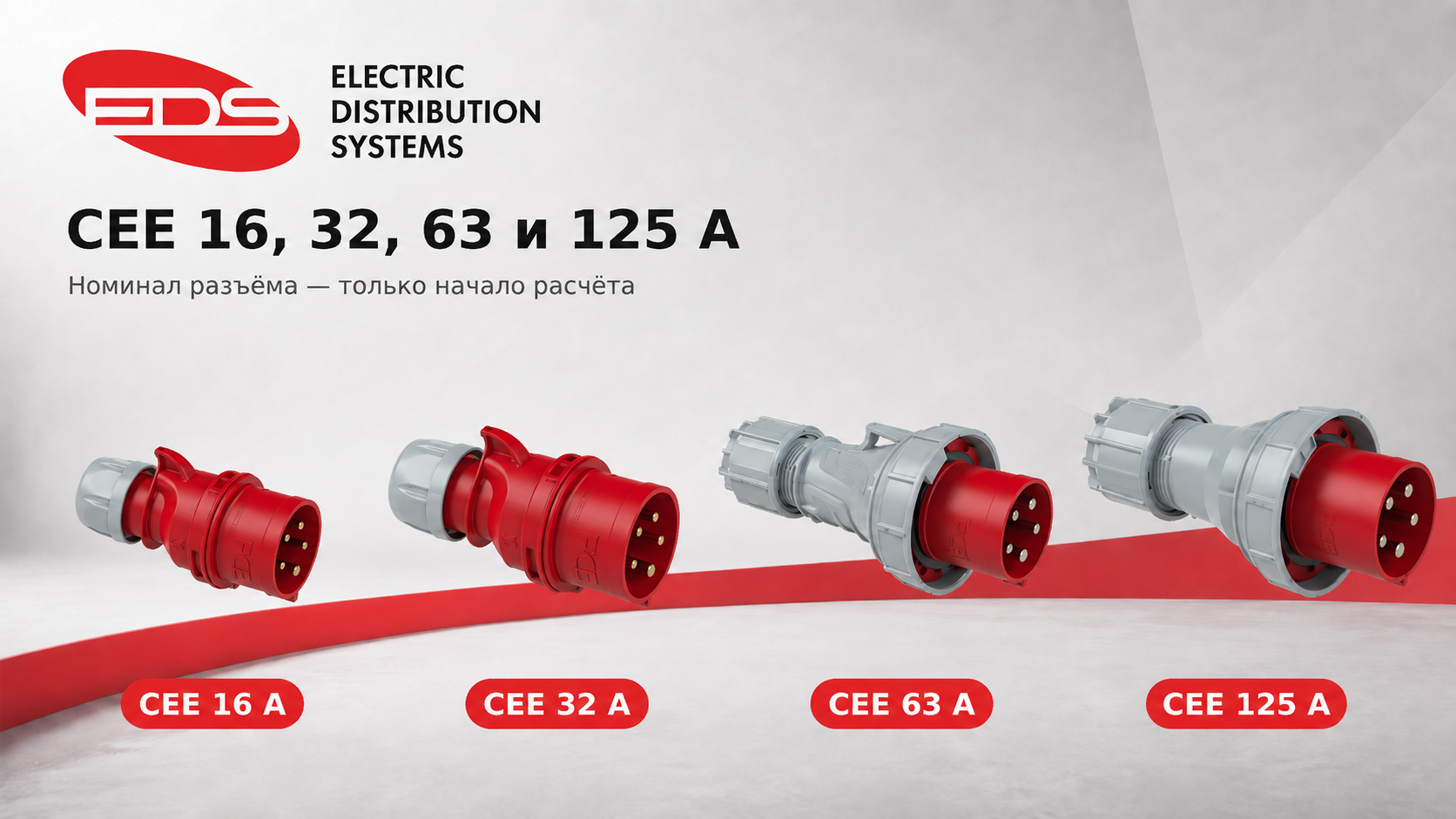

CEE 16, 32, 63 и 125 А: сколько это кВт и чем отличаются разъёмы
На площадке вам показывают большую красную розетку:
«Вот CEE 63 А. – это вам с запасом».
Звучит убедительно. Но означает ли это, что у вас действительно есть примерно 44 кВт? CEE 32 А — это всегда 22 кВт? И если подходящей розетки нет, можно ли просто поставить переходник с 63 на 32 А?
CEE 16, 32, 63 и 125 А обозначают прежде всего номинальный ток разъёма. Для распространённого трёхфазного подключения 400 В при коэффициенте мощности PF≈1 это примерно 11, 22, 44 и 87 кВт активной мощности соответственно. Но наличие CEE 63 А ещё не означает, что площадка действительно может отдать вам все 44 кВт. Полную картину определяют схема сети, кабель, вышестоящая защита, доступная мощность и нагрузка по отдельным фазам. Кроме ампер на корпусе нужно посмотреть ещё на напряжение, количество контактов, наличие N и PE, IP-защиту и всю питающую цепь за разъёмом.
Что такое CEE
CEE — распространённое профессиональное название промышленных вилок, розеток и вводов семейства IEC 60309.
IEC 60309-1 устанавливает общие требования к таким соединителям, а IEC 60309-2 — требования к размерной совместимости конкретных исполнений. Актуальная IEC 60309-2:2021 охватывает устройства с номинальным током до 125 А.
Отсюда хорошо знакомый профессионалам ряд: 16 → 32 → 63 → 125 А.
На сцене всё выглядит довольно просто: площадка даёт силовую точку, к ней подключается кабель или дистрибьютор, дальше питание расходится по оборудованию.
CEE — это точка подключения. Не вся система электропитания.
Поэтому по одной надписи «63 A» нельзя сделать вывод: «У нас есть 44 кВт».
CEE 16, 32, 63 и 125 А — сколько это кВт
Цифра на корпусе показывает номинальный ток разъёма. Но амперы — это ещё не киловатты.
Для расчёта нужны как минимум:
- напряжение;
- количество фаз;
- коэффициент мощности нагрузки.
Для однофазной цепи: P ≈ U × I × PF. Для симметричной трёхфазной: P ≈ √3 × U × I × PF.
Для современной нелинейной нагрузки — например, оборудования с импульсными блоками питания — корректнее говорить о полном коэффициенте мощности PF, а не автоматически приравнивать его к cosφ. Для простого ориентира ниже возьмём PF≈1.
| Номинал | 230 В, 1 фаза | 400 В, 3 фазы |
|---|---|---|
| CEE 16 А | ≈ 3,7 кВт | ≈ 11,1 кВт |
| CEE 32 А | ≈ 7,4 кВт | ≈ 22,2 кВт |
| CEE 63 А | ≈ 14,5 кВт | ≈ 43,6 кВт |
| CEE 125 А | ≈ 28,8 кВт | ≈ 86,6 кВт |
CEE 16 А ≈ 11 кВт • CEE 32 А ≈ 22 кВт • CEE 63 А ≈ 44 кВт • CEE 125 А ≈ 87 кВт
Почему 400 В, если все говорят «380»?
Современное стандартное обозначение соответствующей системы — 230/400 В. Привычные «220/380 В» продолжают жить в разговорной речи и старой документации, поэтому оба варианта ещё долго будут встречаться рядом. В дальнейших расчётах используем 230/400 В.
CEE 16 А — сколько это киловатт?
CEE 16 А при 230 В соответствует примерно 3,7 кВт, а при симметричном трёхфазном подключении 400 В — примерно 11,1 кВт при PF≈1.
Это хороший пример того, почему нельзя переводить амперы в киловатты без уточнения схемы. Одинаковая надпись «16 A» ещё не говорит, что перед нами одна и та же электрическая задача.
CEE 32 А — сколько это киловатт?
CEE 32 А при 230 В соответствует примерно 7,4 кВт, а в симметричной трёхфазной системе 400 В — примерно 22,2 кВт при PF≈1.
«CEE 32 А — это 22 кВт» — верно не всегда.
CEE 32 А бывает и однофазным, и трёхфазным. В ассортименте EDS представлены как трёхконтактные силовые решения CEE 32 А, так и пятиштырьковые CEE 32 А.
Номинал один. Схема и доступная мощность — разные. Поэтому правильнее спрашивать: «Какой именно разъем CEE 32 А необходим?»
CEE 63 А — сколько это киловатт?
CEE 63 А при 230 В — это примерно 14,5 кВт, а при трёхфазных 400 В — около 43,6 кВт при PF≈1.
Для быстрого разговора обычно округляют: около 44 кВт.
Но именно здесь чаще всего возникает следующая ошибка: увидели CEE 63 А → записали «доступно 44 кВт». Так делать рано.
Чем CEE 32 А отличается от CEE 63 А?
Главное отличие — номинальный ток: 32 против 63 А. Для трёхфазной системы 400 В при PF≈1 это примерно 22 кВт против 44 кВт.
Но вместе с током меняется не только цифра на корпусе. Отличаются физические размеры разъёмов и требования ко всему силовому тракту: кабелю, защите и распределительному оборудованию.
Переход от 32 к 63 А — это не просто «розетка стала побольше». Это уже другая электрическая задача.
Почему CEE 63 А не гарантирует вам 44 кВт
Допустим, на площадке действительно стоит CEE 63 A 5-pin. Хорошо. Теперь вопросы:
- Чем защищена эта линия?
- Она выделена только под ваше оборудование?
- Нет ли на ней других потребителей?
- Сколько мощности вообще свободно у объекта?
- Как загружены L1, L2 и L3?
CEE 63 А — это номинал интерфейса, но не гарантированный отдаваемый ампераж.
Похожий принцип хорошо виден на профессиональных дистрибьюторах. Устройство может иметь сразу несколько CEE разных номиналов, но производитель отдельно задаёт общую допустимую нагрузку и защиту каждой отходящей линии.
Поэтому складывать номиналы всех розеток — например 63 + 32 + 16 + несколько Schuko — и получать «мощность дистрибьютора» бессмысленно. То же самое относится к самой площадке.
Сначала разбираемся, что находится за CEE. Потом считаем, сколько можно подключить.
CEE 125 А — сколько это киловатт?
Для симметричной трёхфазной системы 400 В при PF≈1 CEE 125 А соответствует примерно 86,6 кВт — округлённо 87 кВт.
Это уже мощный силовой ввод. Логичнее воспринимать его не как «огромную розетку для огромного прибора», а как верхний уровень распределения семейства СЕЕ:
125 А → 63 А → 32 А → 16 А → отдельные потребители
Именно такую архитектуру можно встретить в мощных распределительных системах. На edsy.ru отдельная категория дистрибьюторов с вводом от 63 А включает решения с CEE 63 и CEE 125 А и различными наборами выходных линий.

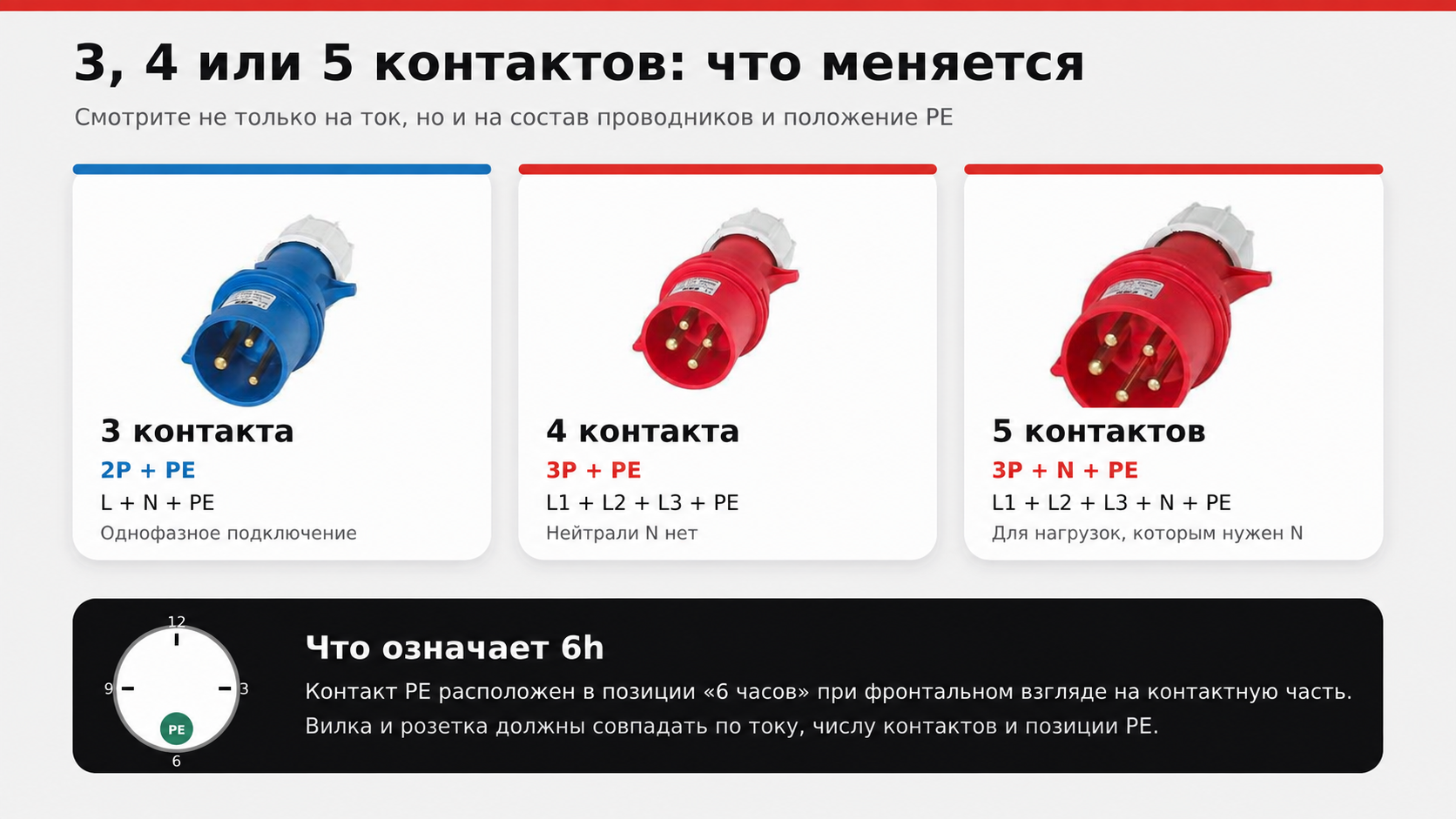

CEE 3 pin, 4 pin и 5 pin — в чём разница
Кроме ампер нужно обязательно посмотреть на количество контактов.
| Исполнение | Проводники | Типичный смысл |
|---|---|---|
| 3 pin | L + N + PE | однофазное 230 В |
| 4 pin | L1 + L2 + L3 + PE | трёхфазное без N |
| 5 pin | L1 + L2 + L3 + N + PE | трёхфазное с N |
Где L1/L2/L3 — фазы, N — нейтраль, PE — защитный проводник.
Красный разъем CEE не обязательно пятиштырьковый.
Трёхфазные 400-вольтовые CEE выпускаются и в четырёх-, и в пятиштырьковых исполнениях. Поэтому фраза «Красный — значит там три фазы, ноль и земля» слишком смелая, сначала в этом надо убедиться.
CEE 5 pin — зачем нужна нейтраль N
В системе 230/400 В между фазами — около 400 В, а между фазой и нейтралью — около 230 В.
Поэтому ввод L1 / L2 / L3 / N / PE особенно удобен для сценического распределителя. Трёхфазное питание приходит на дистрибьютор, а однофазные потребители дальше можно распределить между L1, L2 и L3.
Это позволяет управлять фазной нагрузкой вместо того, чтобы свалить всё на одну линию. Нейтраль здесь — выступает балансирующим элементом.
Почему CEE бывают синими и красными
Цвет корпуса тоже является частью системы идентификации. В привычной европейской практике синий CEE обычно связан с напряжением около 230 В, красный CEE — с трёхфазной системой около 400 В.
Но слово «обычно» здесь важно. У стандарта более широкая система цветовой и механической кодировки, поэтому цвет помогает быстро сориентироваться, но не заменяет маркировку.
Смотрим: ток → напряжение → количество контактов → маркировку.
Что означает 6h на CEE?
Частая ошибка, заключается в том, что электрики считают, что это сколько времени может работать разъем на максимальном токе (6 часов), но нет. 6h показывает положение защитного контакта PE относительно условного циферблата. Это часть механической кодировки IEC 60309.
Это не ток, не мощность и не время работы. И 6h само по себе не означает 400 В. Поэтому читаем маркировку целиком, а не одну цифру.
IP44 или IP67 для CEE — что выбрать?
В прокате разъемы CEE эксплуатируются в суровых условиях: дождь, пыль, мокрый настил, кабельные трапы, погрузки, постоянные сборки и разборки.
IP44 обеспечивает защиту от твёрдых частиц соответствующего размера и брызг воды, чего в принципе достаточно. IP67 — более высокий уровень пыле- и влагозащиты, включая защиту от временного погружения в условиях стандартизированного испытания.
IP67 не означает «можно бросить разъём в лужу и забыть».
Выбор лучше начинать не с вопроса «44 или 67 — что лучше?», а с вопроса: «Где и как будет работать соединение?» Для работы в зале это может быть один разъем, а для прокладки по земле в поле под дождем – совсем другой.

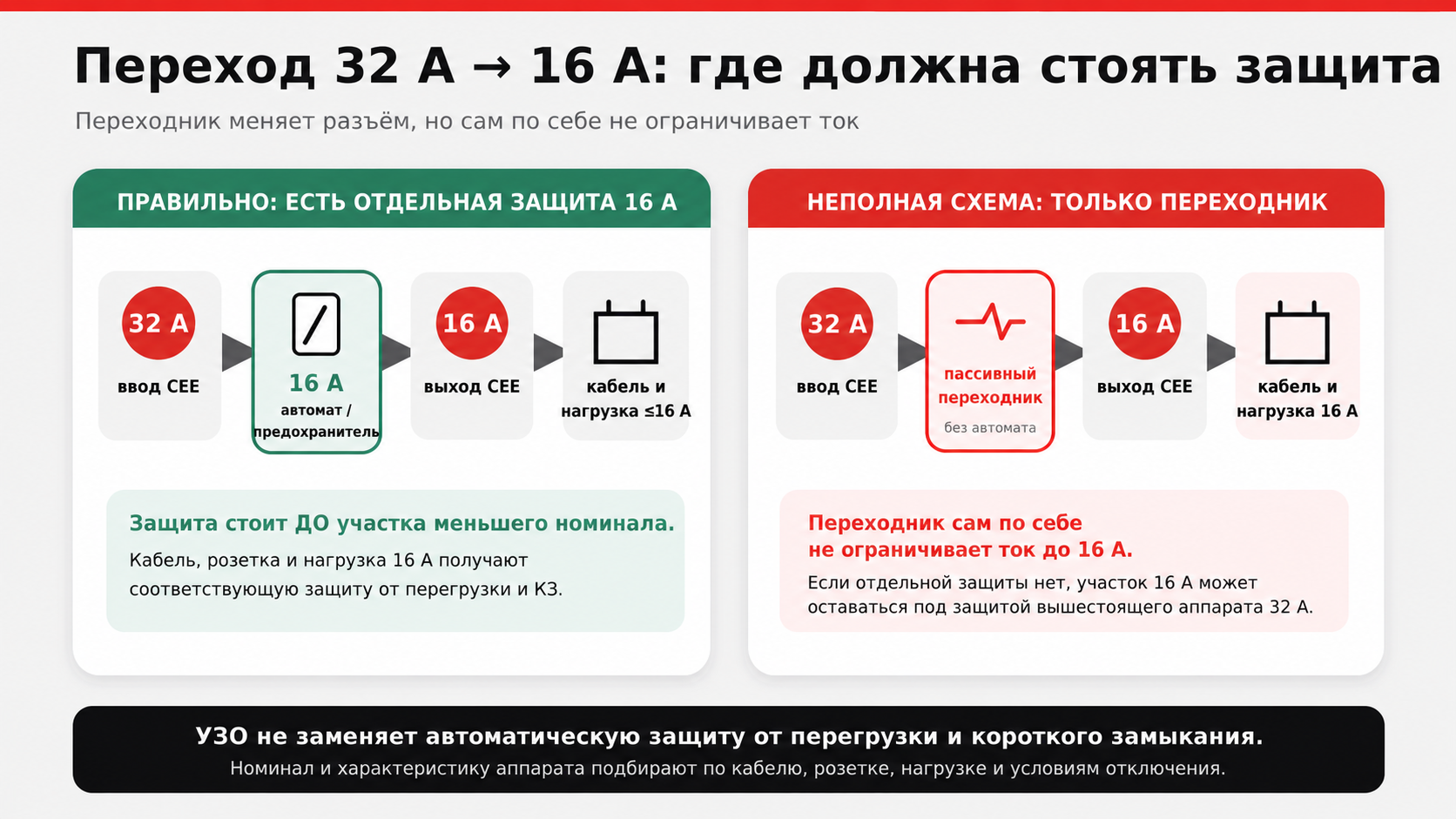

Можно ли подключить CEE 16 А к CEE 32 А через переходник?
Технически перейти с большего номинала на меньший можно, но меньшая цепь должна быть правильно защищена.
ввод → распределение → защита → выход меньшего номинала
А не: 32 А → две разные вилки → готово.
Показательный случай из практики
В профессиональном музыкальном сообществе описан случай: неправильно собранный адаптер CEE 63→32 А привёл к появлению 400 В на 230-вольтовых выходах и повреждению части сценического оборудования. При изготовлении переходника перепутали ноль и фазу.
Переходник — часть силовой системы, а не просто кусок кабеля с двумя разными вилками.
Почему ампераж разъема CEE нельзя выбирать отдельно от сечения кабеля
Удобно было бы запомнить: 32 А → одно сечение; 63 А → другое; 125 А → третье. Для грубой прикидки подобные таблицы полезны. Для проектирования — недостаточны.
На выбор кабеля влияют:
- тип кабеля;
- длина;
- способ прокладки;
- температура;
- допустимый ток;
- падение напряжения;
- установленная защита.
Даже в каталоге EDS CEE одного номинала используется с разными сечениями: для CEE 63 А есть силовые удлинители 5×10 и 5×16, для CEE 32 А — 5×4 и 5×6.
63-амперная вилка не превращает любой подключённый к ней кабель в 63-амперную линию.
Как выбрать CEE для сцены, света, звука или LED-экрана
Очень хочется сделать простую таблицу: звук → 32 А, свет → 63 А, LED → 125 А. И получить очень удобную, но неправильную таблицу.
Небольшой конференционный комплект и большой концертный PA — оба называются «звук». LED-экран на конференции и большая фестивальная стена — оба называются «LED-экраном». Поэтому CEE выбирают не по названию оборудования.
Алгоритм выбора CEE
- Рассчитать максимальную реальную нагрузку.
- Определить, нужна одна фаза или три.
- Разложить однофазные потребители по L1/L2/L3.
- Учесть пусковые токи оборудования.
- Подобрать кабель и защиту.
- Только после этого выбрать CEE нужного номинала и исполнения.
Сначала задача. Потом разъём.
Что проверить, если на площадке CEE 32 А или 63 А
Фраза «Для вас есть CEE 63» — хорошее начало разговора, но она требует расшифровки.
Чек-лист перед подключением
| Что проверить | Зачем |
|---|---|
| Какой номинал? | 16, 32, 63 или 125 А. |
| Какое напряжение? | Смотрим не только на цвет корпуса разъема |
| Сколько контактов? | 3, 4 или 5. |
| Есть ли N? | Бывает, что PE не используют, а на его контакт в 4х штырьковом разъеме подключают N. |
| Есть ли корректный PE? | Защитный проводник очень важен. |
| Какая защита установлена выше по цепи? | И не ограничивает ли она фактический ток. (на 63 фишку могут повесить 16 автомат) |
| Есть ли другая нагрузка? | Линия может быть выделена только под ваше оборудование, но например и на кейтеринг. |
| Какая мощность реально доступна? | Номинал розетки сам по себе этого не показывает. |
| Что происходит по L1/L2/L3? | Смотреть нужно под рабочей нагрузкой. |
| В каком состоянии разъём? | Нет ли перегрева, деформации, повреждений или следов дуги, желательно узнать когда было последнее обслуживание. |
| Сеть или генератор? | Для генератора важны ещё характеристики источника и переходные режимы. |
После этих вопросов CEE 63 A превращается в реальную, надежную точку подключения.
Проверки, требующие доступа внутрь электроустановки или работы рядом с токоведущими частями, выполняются специалистами соответствующей квалификации.
Что делать после CEE-ввода
Допустим, площадка дала CEE 32 А 5-pin. Но нужно запитать несколько независимых групп: свет, звук, LED-экран, FOH и служебные линии.
Один CEE эту задачу не решает.
CEE-ввод → дистрибьютор → защита отходящих линий → потребители
Если нужно подключиться — нужен подходящий CEE-разъём. Если нужно протянуть питание — силовой удлинитель. Если из одного ввода нужно получить несколько линий — дистрибьютор питания.
На edsy.ru для этого существуют отдельные разделы силовых удлинителей, туровых, рэковых и мощных вводных дистрибьюторов.
Сначала определяем электрическую задачу. Потом выбираем распределительные устройства.
Частые вопросы о CEE
CEE 16 А — сколько кВт?
При 230 В и PF≈1 — примерно 3,7 кВт. Для симметричной трёхфазной системы 400 В — около 11,1 кВт.
CEE 32 А — сколько кВт?
При 230 В — примерно 7,4 кВт. При трёхфазных 400 В — около 22,2 кВт при PF≈1.
CEE 63 А — сколько кВт?
При 230 В — около 14,5 кВт. При трёхфазных 400 В — около 43,6 кВт. Но сама розетка CEE 63 А ещё не гарантирует, что вся эта мощность свободна для вашего оборудования.
Чем CEE 32 отличается от CEE 63?
Прежде всего номинальным током: 32 против 63 А. Для трёхфазной сети 400 В при PF≈1 это ориентировочно 22 против 44 кВт. Также отличаются физические размеры разъёмов и требования к силовой линии.
Что означает CEE 5 pin?
Для распространённого трёхфазного варианта: L1 + L2 + L3 + N + PE. Но существуют и четырёхконтактные трёхфазные CEE без нейтрали.
IP44 или IP67?
Зависит от условий эксплуатации. IP67 обеспечивает более высокую пыле- и влагозащиту, но не означает, что соединение можно произвольно эксплуатировать в воде.
Выводы
- CEE 16, 32, 63 и 125 А — это прежде всего номиналы тока, а не готовые значения мощности.
- Для трёхфазных 400 В при PF≈1 ориентиры составляют примерно 11 / 22 / 44 / 87 кВт.
- Для однофазных 230 В — примерно 3,7 / 7,4 / 14,5 / 28,8 кВт.
- CEE 32 А — не всегда 22 кВт, а CEE 63 А 400 В не означает автоматически, что площадка готова отдать все расчётные 44 кВт.
- Кроме номинала нужно проверить напряжение, количество контактов, N и PE, кабель, защиту и фактические возможности питающей сети.
- Переход между разными номиналами — это задача распределения и защиты, а не просто размер вилки и розетки.
- CEE нельзя выбирать отдельно от силового кабеля и всей остальной цепи.
Правильно выбранный CEE — только вход в систему. Надёжность питания определяется всей цепочкой: источник → кабель → защита → распределение → реальная нагрузка.
