Как правильно пользоваться мультиметром
Что такое мультиметр?
Мультиметр — это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов или провести «прозвонку» проводов. Это прибор, необходимый не только любому электрику, но и пригодится в быту.

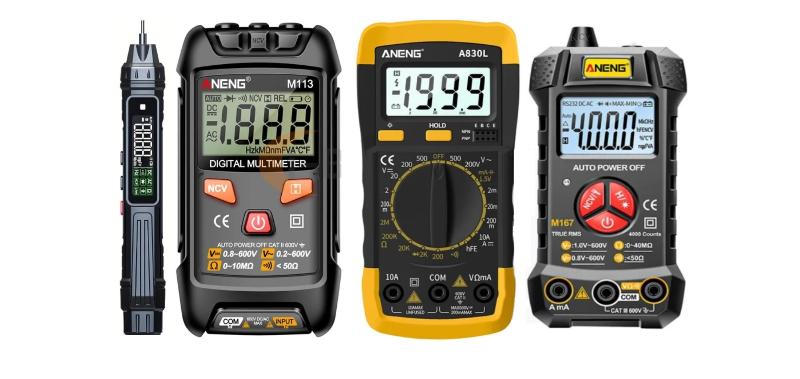

Мультиметры, или, как их еще называют, тестеры, делятся на два вида: цифровые и аналоговые. Аналоговыми сегодня пользуются все реже и реже, потому что пользоваться ими довольно сложно — много значений на шкалах, в которых долго разбираться, сам он громоздкий и ставить его нужно на ровную твердую поверхность, иначе придется ловить показания. В общем, в наш цифровой век все аналоговые приборы переходят в разряд винтажных и переезжают на музейные полки.
Поэтому речь пойдет о цифровых тестерах.

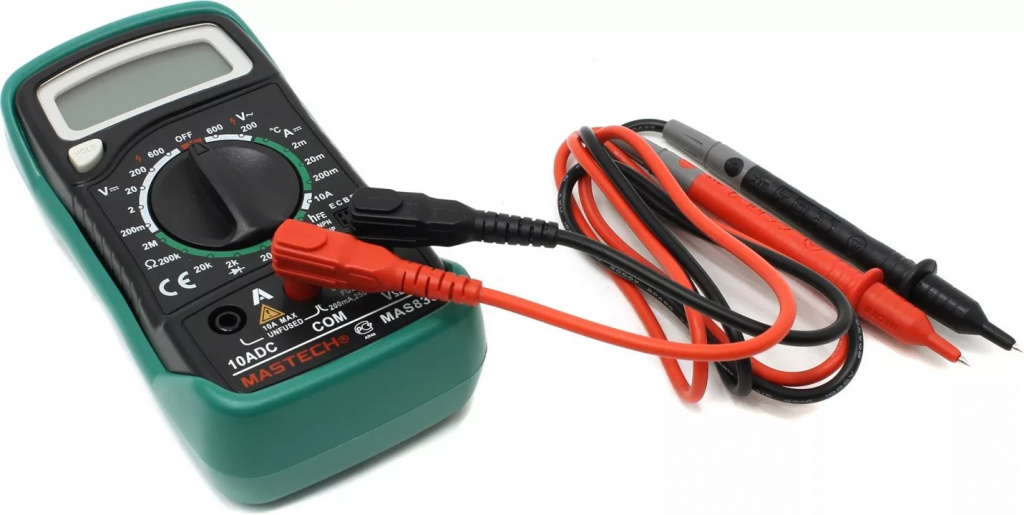

Комплектация цифрового мультиметраВ стандартную комплектацию входят:
- сам мультиметр;
- два щупа (черный, красный);
- термопара для измерения температуры;
- питание от батарейки «Крона» на 9 вольт;
- мягкий полимерный защитный кожух.
Интерфейс мультиметра
На внешней стороне прибора расположены:
- цифровое табло;
- переключатель режимов;
- три разъема для щупов;
- кнопка включения.
Что можно измерить с помощью тестера?
1. Постоянное напряжение V– (до 1000В)
2. Переменное напряжение V~ (до 750В)
3. Постоянный ток A– (до 10А)
4. Сопротивление Ω (до 2 МОм)
5. Температуру (от -20°C до 1000°C)
6. «Прозвонка» цепи
Инструкция по применению:
1. Измерение переменного напряжения
- Устанавливаем переключатель на диапазон, ограниченный «V~».
- Подключаем красный щуп в разъем «V, Ω, mA» (это плюс).
- Черный щуп подключаем в разъем «COM» (это минус).
- Устанавливаем щупы на исследуемую схему или устройство.
В переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.
Пример: измеряем напряжение в бытовой розетке, 220В. На мультиметре необходимо выставить уровень проверки больше, чем 220В, обычно это 600 вольт. В розетку вставляются два щупа. В зависимости от нагруженности результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.2. Измерение постоянного напряжения
- Устанавливаем переключатель на диапазон, ограниченный «V–». (Если изначальное напряжение не известно, лучше выставить максимальное значение параметра и постепенно уменьшать).
- Щупы остаются подключены так же, как в предыдущем варианте.
- Устанавливаем щупы на исследуемую схему или устройство.
На табло видим измеренное напряжение. Если значение со знаком минус, значит была нарушена полярность подключения — нужно просто поменять местами установку щупов на измеряемом приборе.
Пример: измеряем напряжение батарейки или аккумулятора. Если на максимуме тестер показал «008» — эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение, например 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт. Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный — значит, надо повысить уровень на одну позицию.3. Прозвонка
Что значит «прозвонить» мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой. При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.
Как прозвонить цепь:
- Устанавливаем щупы в разъемы.
- Переключаем мультиметр в режим «прозвонки» (обычно обозначается значком диода или звуковой волны).
- Подсоединяем щупы к двум точкам схемы.
Если сопротивление между этими точками меньше 1 кОм, раздается звуковой сигнал.
4. Измерение сопротивления
- Устанавливаем переключатель на диапазон «Ω».
- Щупы остаются подключены так же, как в предыдущем варианте.
- Устанавливаем щупы на исследуемую схему или устройство.
Пример: измеряем сопротивление катушки с неизвестным номиналом. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму — от этого прибор не пострадает.Последовательность проверки: устанавливаем предел измерения на среднее значение, например 2М (то есть предельное значение сопротивления не должно превышать 2 МОм). Подсоединяем щупы к концам катушки. Если на дисплее появились нули — у катушки есть некоторое сопротивление, просто неправильно выбран предел проверки. Снижаем на одну позицию — до 200 кОм. Проводим тест снова. Если показало числовое значение, но перед числом стоит ноль — можно еще снизить порог. И таким образом доводим показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки. Если при тестировании на мониторе появилась цифра «1» — номинал намного выше выбранного предела, значит, надо повышать предел измерений.
5. Измерение температуры
Эта функция особенно важна при работе в сложных условиях: открытое пламя, ядовитые вещества, трудный доступ к объекту или слишком горячий объект.
Как измерить температуру:
- Подключаем штатную термопару в разъемы «V, Ω, mA» и «COM».
- Переключаем мультиметр в режим «Temp».
- Прикладываем концы щупов к объекту.
- Ждем 3-4 секунды и проверяем показания.
Вывод: Пользоваться мультиметром совсем не сложно! Он просто незаменим, если необходимо измерить ток, напряжение, сопротивление или проверить целостность цепи. Такой прибор необходим в арсенале каждого уважающего себя электрика!Компактный и многофункциональный мультиметр MAS838 можно найти на нашем сайте и заказать себе такого помощника.

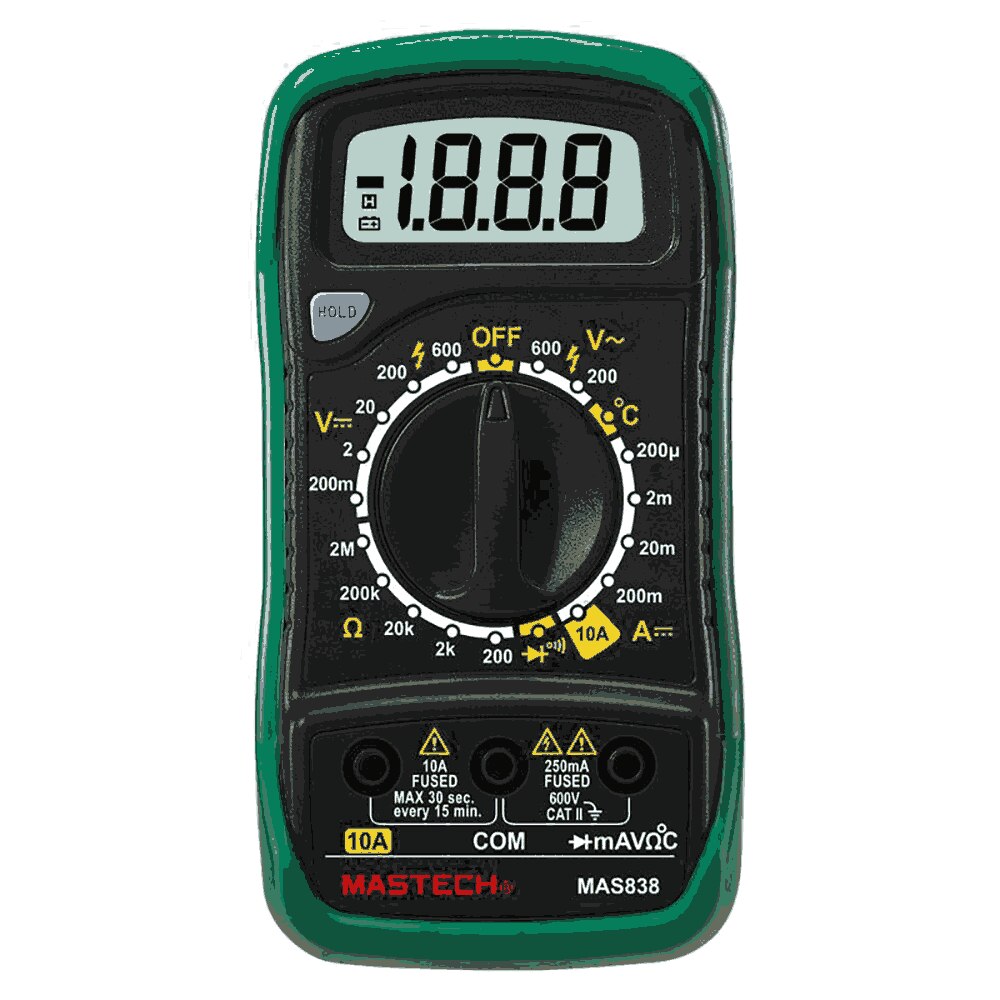

Цифровой мультиметр MAS838
| Режим измерения | Обозначение на приборе | Максимальное значение |
|---|---|---|
| Переменное напряжение | V~ | 750 В |
| Постоянное напряжение | V– | 1000 В |
| Постоянный ток | A– | 10 А |
| Сопротивление | Ω | 2 МОм |
| Температура | Temp | от -20°C до 1000°C |
Важно! Перед началом работы всегда проверяйте исправность щупов — соедините их между собой в режиме «прозвонки». Если раздался звуковой сигнал, щупы исправны. Если нет — замените щупы или проверьте контакты.
