Проектировщику и AV-интегратору часто приходится решать нетривиальную задачу: подобрать сценический лючок так, чтобы он органично вписался в конструкцию пола, не создал проблем при монтаже и обеспечил удобный доступ к коммутациям на долгие годы. На первый взгляд, лючок — это просто «коробка с крышкой», но на практике его выбор может стать источником серьёзных рисков: от невозможности установки из-за ограниченной глубины до нарушения эстетики покрытия или недовольства заказчика.

Каждый интегратор живёт проектом, его решения закладываются в документацию, влияют на смету и график строительства, а ошибка на этапе спецификации может обернуться дорогостоящей переделкой. Поэтому к выбору лючка стоит подходить не как к формальности, а как к инженерной задаче, где важны глубина монтажа, тип основания, совместимость с покрытием и удобство будущей эксплуатации.

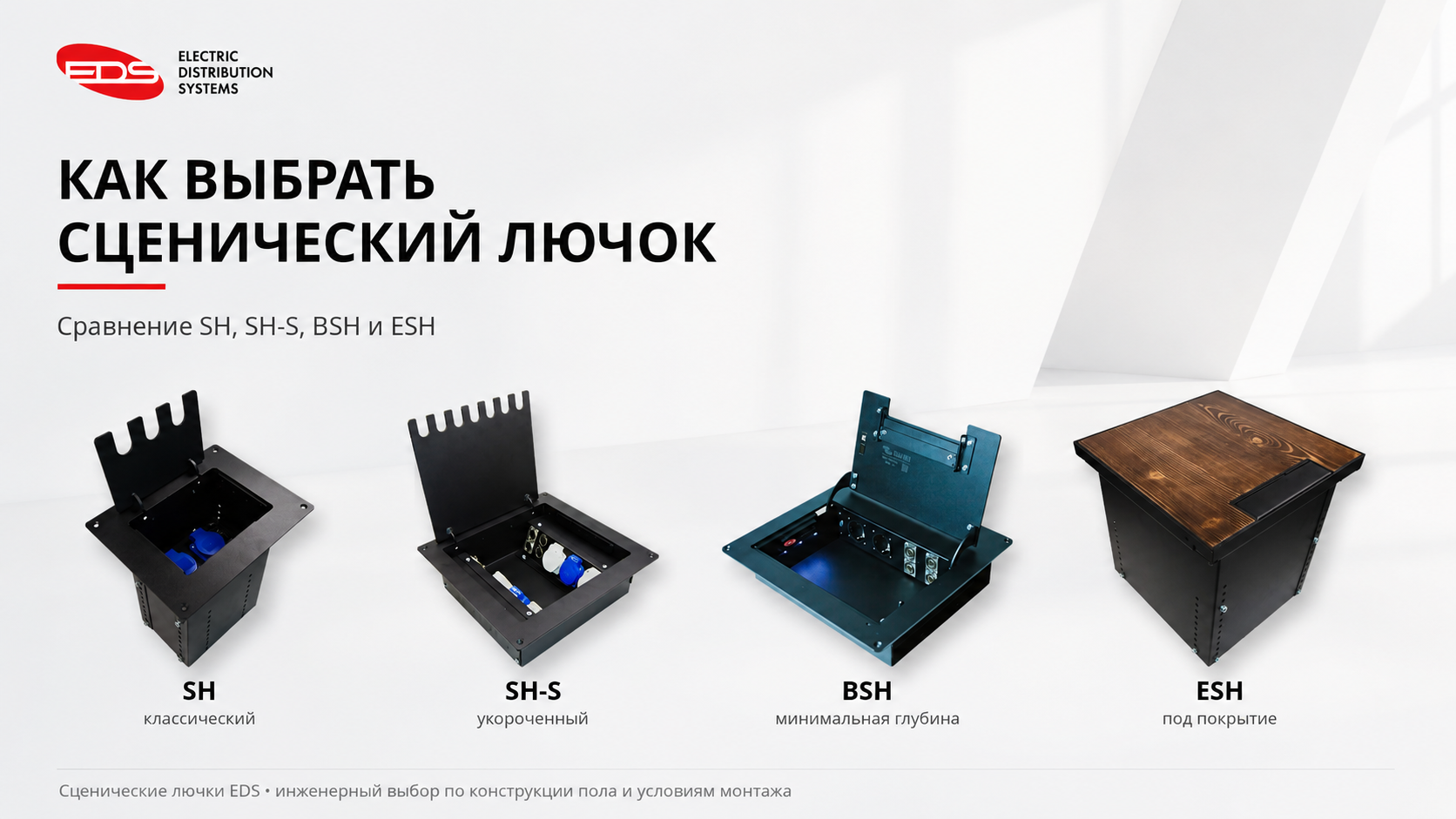

Компания EDS разработала четыре базовые серии сценических лючков — SH, SH-S, BSH и ESH. Каждая из них заточена под свои условия: от классических сцен с большим подпольем до бетонных стяжек и премиальных интерьеров, где лючок должен быть практически невидим. В этой статье мы разложим по полочкам, чем отличаются эти серии, в каких сценариях какая из них будет оптимальной, и как не ошибиться с выбором модели на этапе проектирования.

Прочитав этот материал, вы получите готовый алгоритм подбора, который поможет вам избежать типичных ошибок, сэкономить время на согласованиях и быть уверенным, что выбранное решение прослужит долгие годы без нареканий.

1. Выбор серии лючка

SH: когда нужен классический сценический лючок

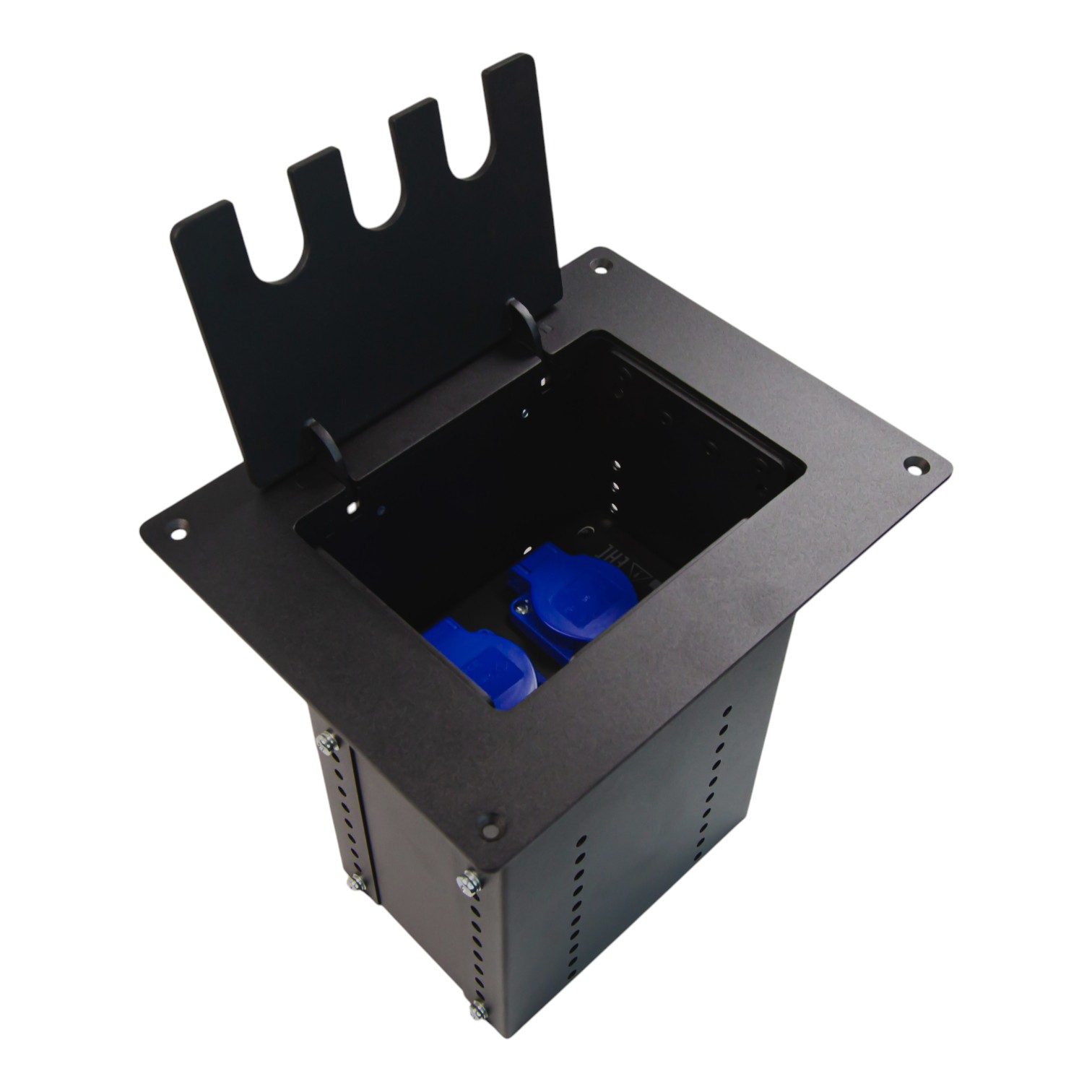

SH — хороший отправной пункт, если конструкция пола не заставляет бороться за каждый сантиметр пространства. Монтажная глубина данного лючка составляет 270 мм.

Серия называется «классической» не случайно. Это обычная логика сценического лючка: прочная металлическая крышка, большой внутренний установочный объём и привычная коммутационная панель.

Данные лючки являются «обрезными», т. е. на объекте с помощью обычной УШМ можно с легкостью уменьшить глубину изделия. Лючки представлены в 5 типоразмерах, от относительно компактного SH 01 до крупного SH 05. Модель выбирают прежде всего по необходимому наполнению панели. Если требуется несколько Schuko — может хватить небольшого типоразмера. Но если в одной точке нужно собрать питание, XLR, Ethernet и, что еще пришло в голову заказчику, маленький лючок быстро перестаёт быть преимуществом, он просто становится тесным и необслуживаемым.

SH-S: когда нужно максимально просто, но SH не помещается по высоте

Иногда проект уже практически определил серию: нужна классическая металлическая крышка, кабельные прорези закрывать не надо, но под планшетом сцены физически нет 270 мм. Здесь появляется серия SH-S.

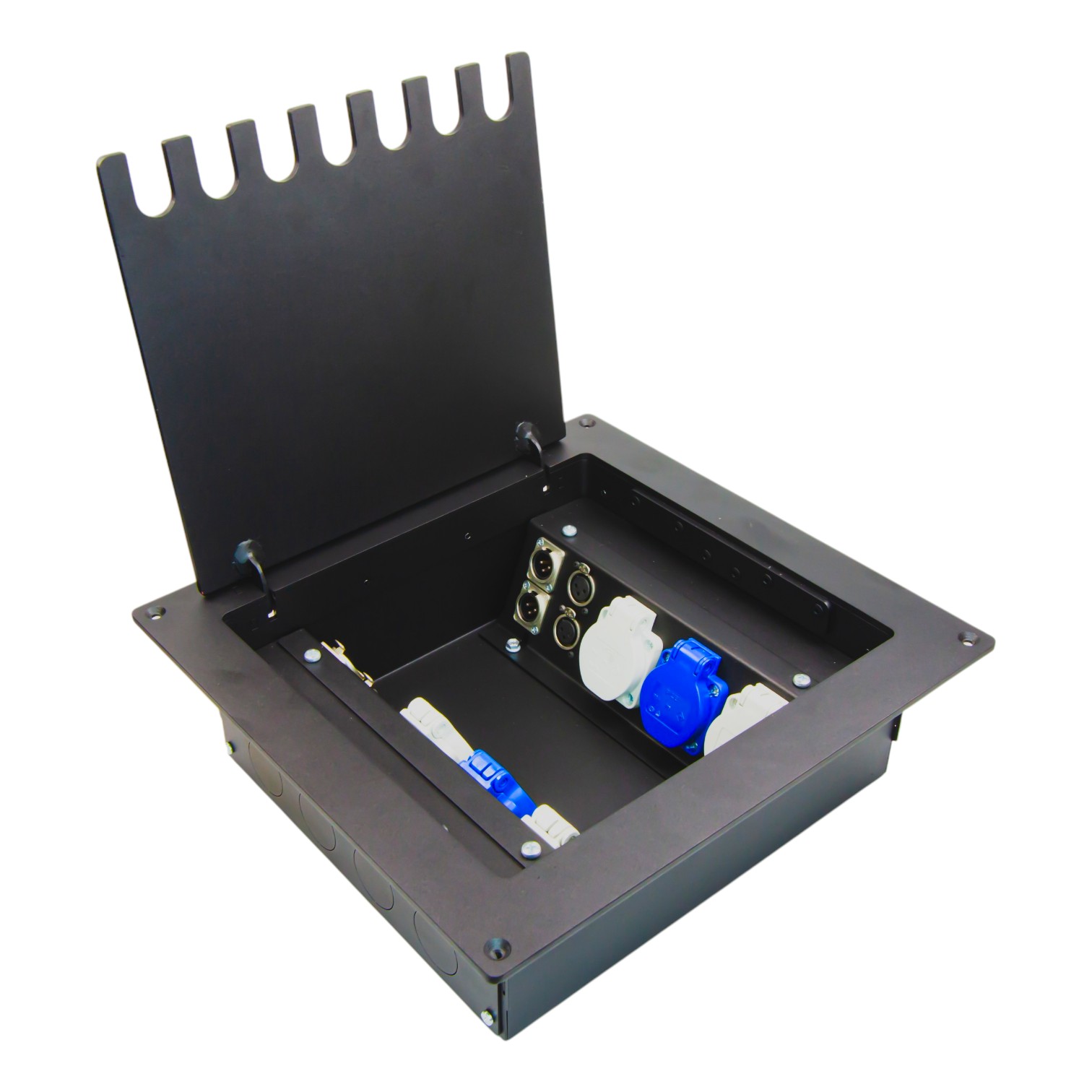

У актуальных SH 02S, SH 04S и SH 05S общая глубина корпуса составляет около 110 мм. При этом SH 05S использует две установочные панели, что позволяет сохранить серьёзную коммутационную ёмкость при сравнительно небольшой высоте корпуса.

BSH: когда глубина измеряется миллиметрами

Иногда никакого «подпольного пространства» просто нет. Есть стяжка. Пирог пола — несколько десятков миллиметров, а точку коммутации установить просто необходимо.

Серия BSH создана именно для таких случаев.

Актуальные модели имеют минимальную монтажную глубину 70 или 85 мм, крышку из 5-мм стали, слайдерный кабельный ввод и скрытую педаль для открывания. Для бетонирования выпускаются отдельные установочные боксы, в том числе с защитной крышкой.

Поэтому формулировка «BSH — лючок для бетона» не совсем точна. Бетон — важный сценарий, но сама идея BSH — минимальная глубина.

ESH: когда лючок должен исчезнуть из интерьера

В конференц-зале, театре, музее или другом архитектурно значимом помещении лючок иногда должен выполнить необычную задачу: после монтажа он должен стать лючком-невидимкой.

Для этого предназначена максимально эстетичная серия ESH с возможностью установки того же отделочного материала, которым выполнен окружающий пол непосредственно в крышку лючка.

В базовой модели лючка ESH предусмотрены потайная ручка, трафарет для изготовления вставки, откидной кабельный ввод и возможность развернуть крышку.

Но ESH интересна не только внешностью. Стандартные боксы позволяют адаптировать монтажную архитектуру по глубине, также для части моделей есть укороченные S-боксы и боксы для бетонирования.

Например, у ESH 02 стандартный бокс имеет глубину около 270 мм, а укороченный ESH 02 S — около 95 мм, сверху которых устанавливается крышка высотой 25 мм.

2. Выбор типоразмера лючка

Главной ошибкой в данной части проекта обычно является желание сэкономить и «впихнуть невпихуемое». Мы часто сталкиваемся с тем, что лючки загружены максимально, разъемы расположены почти вплотную друг к другу. Наш совет брать лючок на габарит больше, т. к. после того, как монтажники уйдут с объекта, там останутся обычные техники, звуко- и светооператоры, которым еще долгое время придется работать с данными лючками, а воткнуть в плотную расстановку разъем на глубине 20 см от пола бывает очень не просто. Делайте так, чтобы вас вспоминали хорошим словом.

Сравнительная таблица лючков

3. Опции

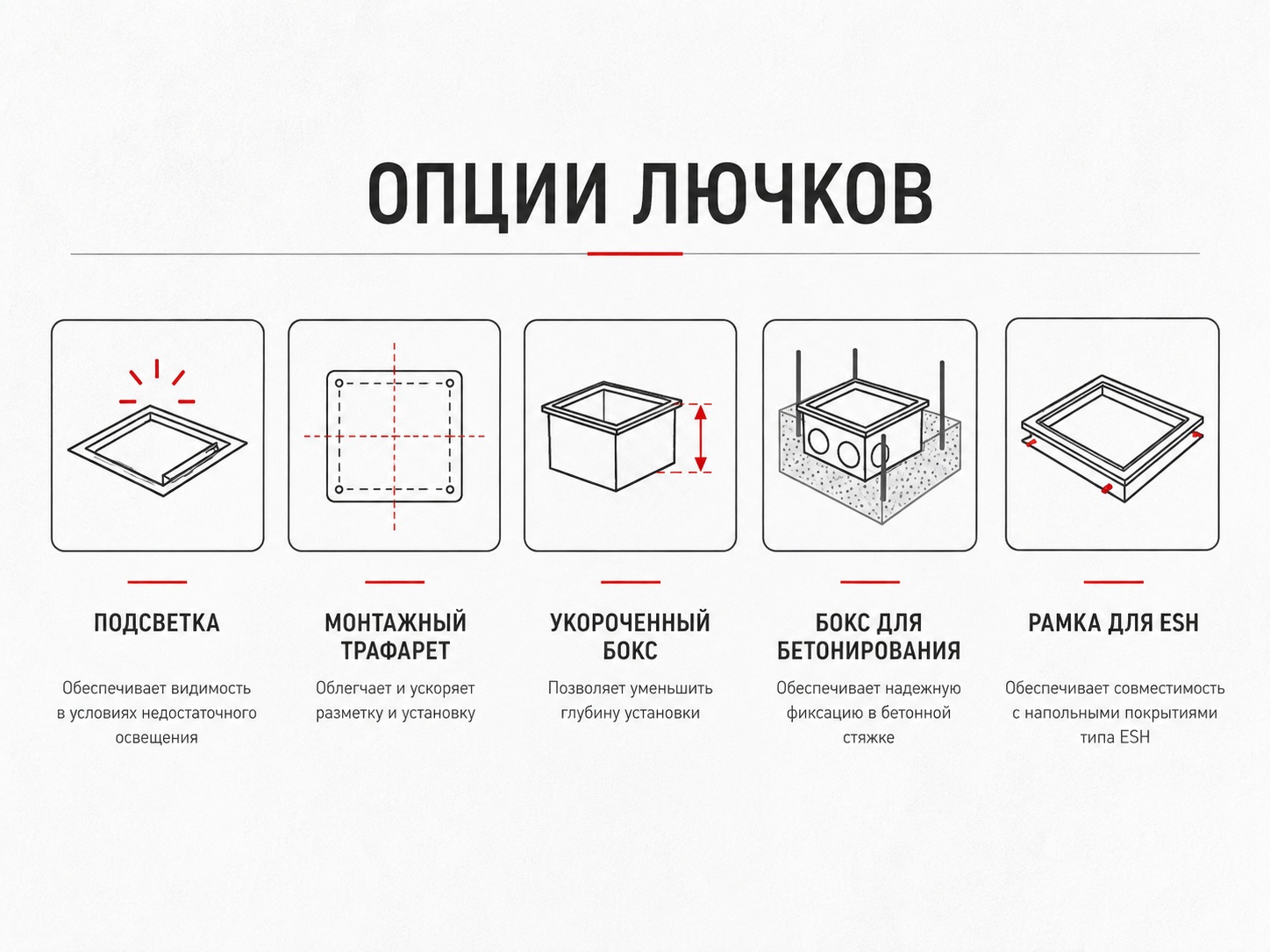

В нашей компании работает больше половина людей, которая тем или иным образом была связана с шоу-бизнесом, кто-то работал в ДК, кто-то занимался инсталляциями, кто-то прокатом. Поэтому, когда мы создаем новые устройства, мы думаем не только о конечном потребителе, но и о монтажнике и о проектировщике. Поэтому мы разработали большое количество опций для лючков, которыми являются:

Сравнительная таблица по доступным опциям

Итог

Выбор сценического лючка — это инженерная задача, которая влияет на удобство монтажа, комфорт эксплуатации и долговечность всей системы. Важно не просто подобрать «коробку с крышкой», а найти решение, которое органично впишется в конструкцию пола, интерьер помещения, позволит разместить нужные разъемы в нужной точке зала и при этом не создаст проблем при сдаче объекта.

Четыре серии лючков EDS — SH, SH-S, BSH и ESH — закрывают практически любые сценарии: от классических сцен с глубоким подпольем до бетонных стяжек и премиальных интерьеров, где лючок должен быть практически невидим. А дополнительные опции — подсветка, трафареты для монтажа, боксы для бетонирования — делают процесс установки проще, а эксплуатацию — комфортнее.

Мы проектируем лючки так, как хотели бы видеть их сами, работая на площадке. И делимся этим опытом, чтобы вы могли принимать решения уверенно и без лишних рисков.

Более подробно с нашими лючками и их опциями вы можете ознакомиться, перейдя по ссылке:

• SH — https://edsy.ru/catalog/lyuchki_stsenicheskie_sh_klassicheskie_/
• SH-S — https://edsy.ru/catalog/lyuchki_stsenicheskie_sh_s_ukorochennye/
• BSH — https://edsy.ru/catalog/lyuchki_stsenicheskie_bsh_s_minimalnoy_glubinoy/
• ESH — https://edsy.ru/catalog/lyuchki_stsenicheskie_esh_pod_pokrytie/

Как выбрать лючок: пошаговая инструкция

Быстрый выбор серии за 30 секунд

Пять ошибок, которые лучше поймать до стройки

В чём проявляется: Разъёмы расположены вплотную друг к другу.

Техникам и операторам неудобно подключать оборудование, особенно на глубине 20 см от пола. Это превращает эксплуатацию в мучение. Как избежать: Берите лючок на габарит больше, чем кажется необходимым. Свободное пространство вокруг разъёмов окупается комфортом работы на долгие годы.

Отказ от опций, упрощающих монтаж и эксплуатацию, увеличивает трудозатраты и создаёт неудобства.

В чём проявляется: Монтажники тратят время на сложную разметку и подгонку. Эксплуатация в тёмном закулисье превращается в поиск разъёмов с фонариком.

Как избежать: Заранее предусмотрите подсветку, монтажный трафарет для упрощения выреза, а для бетонных полов — бокс для бетонирования.

Внешний вид — важный, но не единственный критерий выбора лючка. Серия ESH действительно создана для максимальной эстетики: возможность встроить в крышку напольное покрытие делает лючок практически невидимым. Однако выбор этой серии только ради «красоты» без учёта инженерных нюансов — частая и дорогостоящая ошибка.

В чём проявляется:

Сложность монтажа: требуется аккуратно вырезать вставку точно по форме крышки (в комплекте есть трафарет, но это всё равно дополнительная операция).

Стоимость: ESH — дороже остальных серий из-за более сложной конструкции.

Как избежать:

Чётко определите требования к эстетике. Если в проекте нет жёсткого требования «лючок должен быть невидим», — возможно, лучше выбрать классическую SH или SH-S: они проще в монтаже и дешевле.

Не забывайте про боксы и кабельный ввод. Откидной кабельный ввод с фиксацией удобен, но не все типы кабелей легко в него проходят.

В чем проявляется: Раз лючок обрезной, если что-то будет мешать, поставим панель под самую крышку, а бокс максимально укоротим. При таком сценарии крышка лючка ляжет на воткнутые разъемы в панель, соответственно будет риск, что кто-то спотыкнётся или сломает разъем.

Как избежать: Проверить монтажную глубину, если пространства мало, возьмите лучше сразу укороченный лючок.

Самая опасная ошибка — выбор решения по привычке. Интегратор берёт спецификацию с прошлого объекта и переносит в новый без пересмотра.

В чём проявляется:

• Другая конструкция пола — лючок физически не встаёт.
• Появились новые требования по эстетике.
• Нужен закрывающийся кабельный ввод, а в проекте серия SH или SH-S

Как избежать:

• Начинайте не со спецификации, а с вопросов: глубина пола, покрытие, разъемы, кто будет эксплуатировать, какие типы мероприятий предполагаются.
• Если используете прошлый проект как базу — пересматривайте каждый пункт под новый сценарий использования.
• Спрашивайте заказчика: он не всегда знает, что можно уточнить.
