Какой ток течёт по нулю в трёхфазной сети — и почему иногда он совсем не равен нулю
Векторное сложение фазных токов, перекос нагрузки, нелинейные потребители, гармоники, перегрев нейтрали и практический смысл для AV / stage / event-систем.
Представим вполне обычную картину на площадке. На трёхфазном распределителе видим:
| Фаза | Ток |
|---|---|
| L1 | 30 А |
| L2 | 10 А |
| L3 | 25 А |
Сколько при этом течёт по нулевому проводнику?
- 65 А, потому что 30 + 10 + 25?
- 20 А — разница между самой нагруженной и самой свободной фазой?
- 5 А?
Если рассматриваем три синусоидальные однофазные нагрузки одинакового характера, подключённые между фазами и нейтралью, правильный ответ — примерно 18 А.
И вот здесь начинается самое интересное. Ток в нуле нельзя определить обычным сложением показаний трёх амперметров. А иногда даже красивое 20 / 20 / 20 А на L1, L2 и L3 ещё не означает, что на нейтрали нет тока.
Ноль — это не «труба, в которую сливаются три фазных тока»
Для простого однофазного потребителя всё действительно выглядит очевидно. Подключили нагрузку между L1 и N. По фазному проводнику к ней идёт 20 А — по нейтральному проводнику возвращаются те же 20 А.
Но как только появляются вторая и третья фазы, простая арифметика заканчивается. В трёхфазной системе синусоиды L1, L2 и L3 сдвинуты друг относительно друга на 120°. Поэтому фазные токи нужно складывать векторно, а не просто складывать три числа с дисплея.
Для трёх синусоидальных токов одинакового характера нагрузки можно использовать формулу:
Но данную формулу нельзя применять к любой реальной системе. Если нагрузки имеют разные фазовые углы или ток заметно несинусоидален, трёх значений RMS-тока уже недостаточно для точного расчёта нейтрали.
Одна фаза нагружена: самый простой случай
L1 = 20 А; L2 = 0 А; L3 = 0 А.
Здесь интуиция не подводит: ток однофазной нагрузки проходит через фазный проводник и возвращается через N.
Две фазы по 20 А: почему в нуле не 40 А
Пусть L1 = 20 А; L2 = 20 А; L3 = 0 А.
То есть две фазы по 20 А дают в нейтрали 20 А, а не 40 А.
Ещё интереснее: L1 = 20 А; L2 = 10 А; L3 = 0 А.
Правило «из большего фазного тока вычитаем меньший» тоже не работает: 20 − 10 = 10 А, а векторная сумма в этом идеализированном примере — около 17,3 А.
Три одинаково нагруженные фазы: когда ток в нуле действительно становится нулевым
L1 = 20 А; L2 = 20 А; L3 = 20 А.
При симметричной линейной нагрузке: Iₙ = 0 А
Если нагрузки линейные, одинаковые, а токи синусоидальные и симметричные, три вектора сдвинуты на 120° и полностью компенсируют друг друга.
Отсюда рождается известное правило: хорошо сбалансировали фазы — разгрузили ноль. Для обычной линейной нагрузки это действительно работает. Но только пока форма тока остаётся достаточно простой.

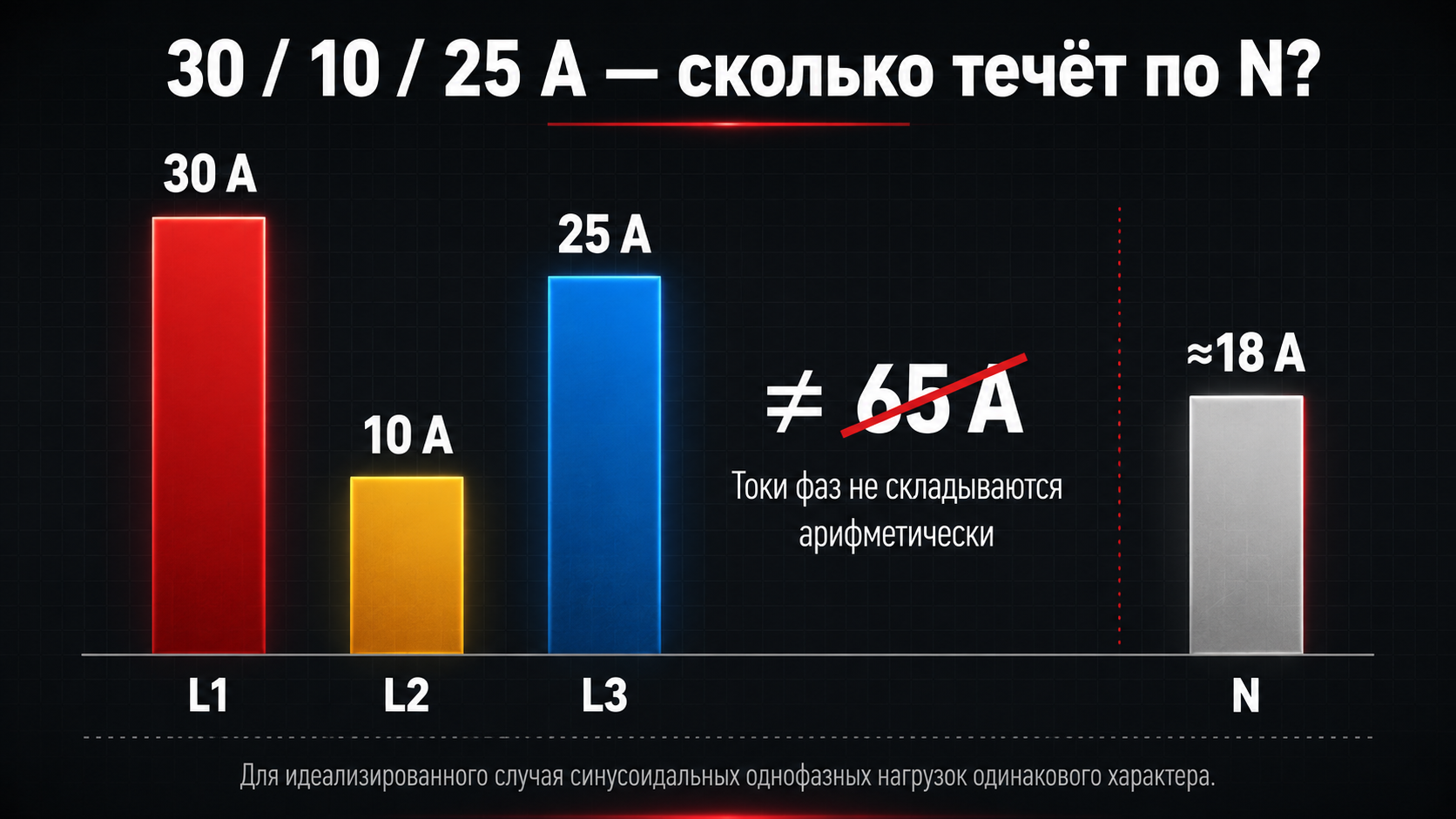

Посчитаем перекос: 30 / 10 / 25 А
Вернёмся к примеру из начала статьи: L1 = 30 А; L2 = 10 А; L3 = 25 А.
То есть 30 + 10 + 25 ≠ 65 А в нуле. И 30 − 10 ≠ 20 А. В нашем случае — примерно 18 А.

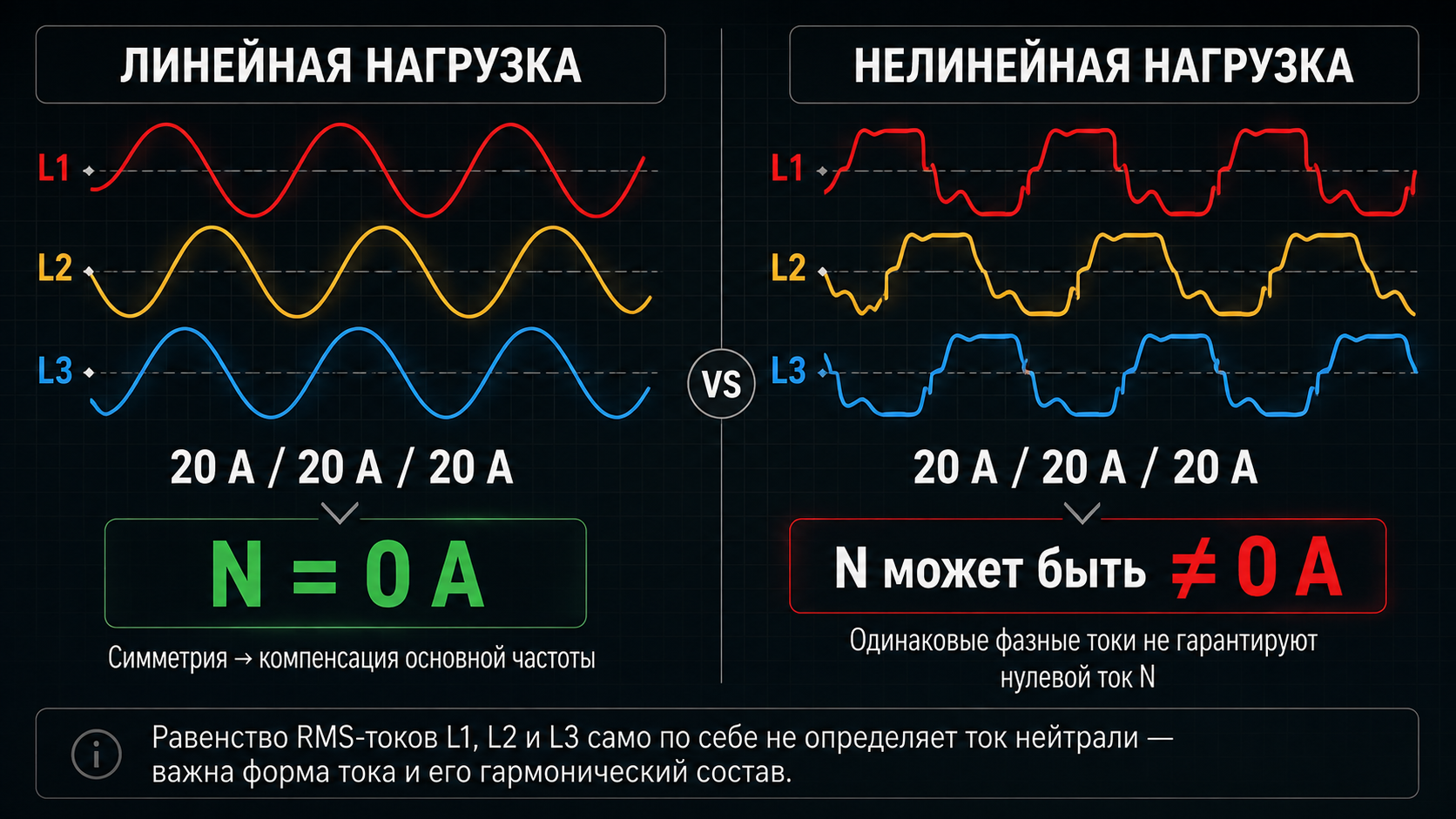

А теперь добавим нелинейную нагрузку
Резистивный нагреватель — удобная нагрузка для учебника: напряжение синусоидальное, ток тоже синусоидальный. Импульсный блок питания может потреблять ток иначе: его входной ток способен иметь заметно несинусоидальную форму и содержать гармонические составляющие.
Тогда одного разговора про фазовый сдвиг 120° уже недостаточно. В токе появляются основная составляющая 50 Гц, третья гармоника 150 Гц, пятая 250 Гц, седьмая 350 Гц и так далее.

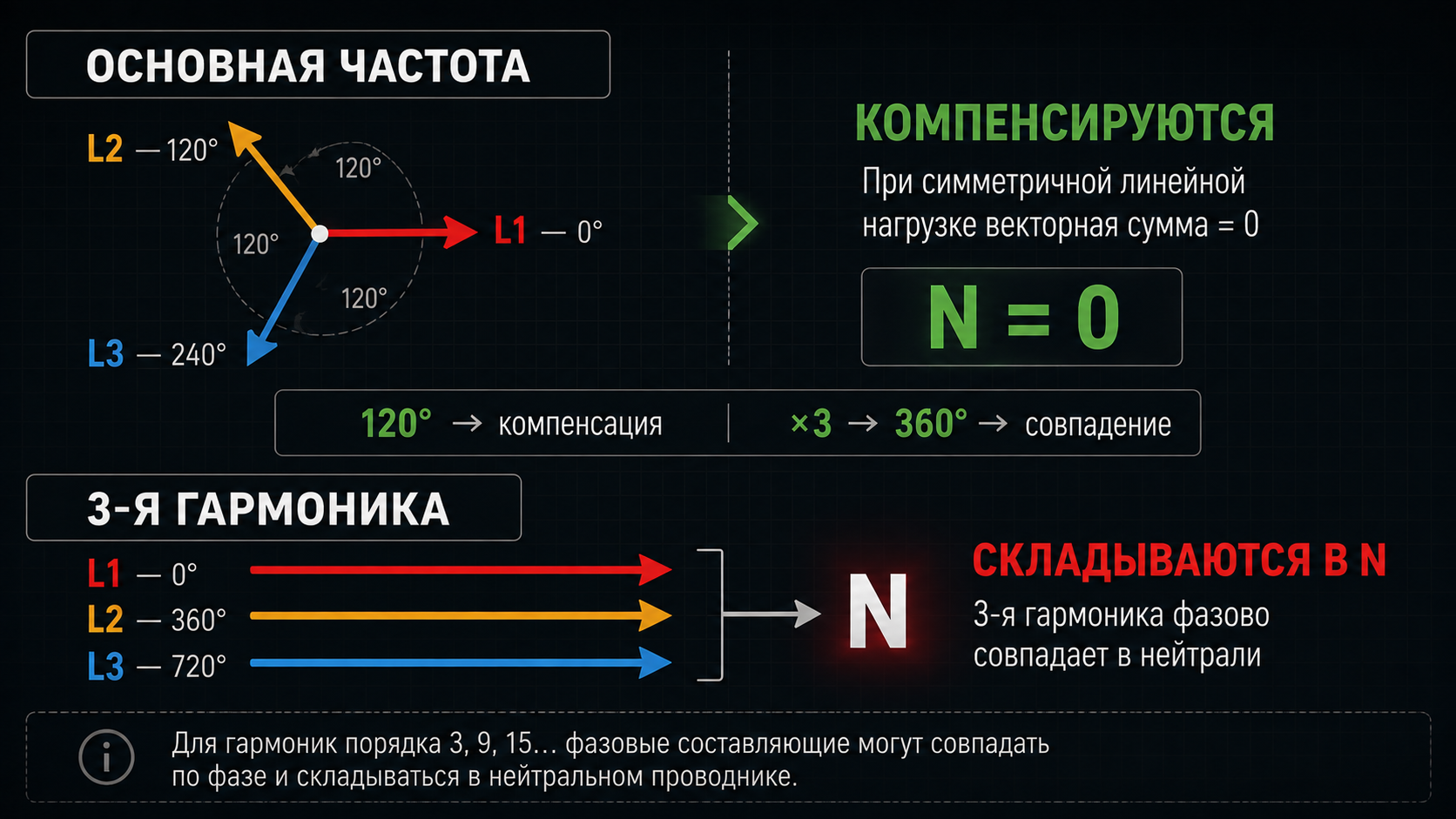

Почему третья гармоника не компенсируется в нуле
Для основной частоты фазы расположены так: L1 — 0°; L2 — 120°; L3 — 240°. Для третьей гармоники эти углы умножаются на три:
| Фаза | Основная частота | 3-я гармоника |
|---|---|---|
| L1 | 0° | 0° |
| L2 | 120° | 360° |
| L3 | 240° | 720° |
А 0°, 360° и 720° — одно и то же положение по фазе. Поэтому третьи гармоники трёх фаз оказываются синфазными и складываются в нейтральном проводнике. Аналогично ведут себя 9-я, 15-я и другие гармоники, кратные трём.
Отсюда возможна парадоксальная ситуация: L1 = L2 = L3 по RMS-току, а N ≠ 0.
Может ли ток в нулевом проводнике быть больше фазного?
Да — при определённом гармоническом составе. Но это не нормальный режим любой современной AV-системы и не повод заранее считать ноль перегруженным.
В наглядном учебном примере Fluke для сбалансированной нелинейной нагрузки основная составляющая каждой фазы равна 39 А, третья гармоника — 19,5 А, а полный RMS фазного тока — 43,6 А. Третьи гармоники складываются в N: 19,5 × 3 = 58,5 А. Получается, что ток нейтрали 58,5 А выше фазного RMS-тока 43,6 А.
Этот пример полезен именно как демонстрация механизма. Его не стоит воспринимать как описание каждой концертной площадки с LED-светом, экраном и другими импульсными блоками питания.
Насколько это реально на современной площадке?
Универсального ответа в процентах нет: всё зависит от конкретного парка оборудования, схемы его питания и режима работы. Само наличие LED-экрана, усилителей, компьютеров или видеопроцессинга ещё не означает перегрузку нейтрали.
Современный active PFC как раз стремится сделать входной ток более близким к синусоидальному и уменьшить гармонические искажения. Поэтому тяжёлый сценарий с большим током N не нужно считать «обязательным спутником» современной электроники.
Внимания требует сочетание факторов: много однофазных нелинейных нагрузок L–N, высокая длительная загрузка, заметные гармоники, большой общий ток и нейтраль, выбранная без учёта такого режима.
Паниковать из-за гармоник не нужно. Проверять их имеет смысл тогда, когда состав нагрузки и режим работы дают для этого основания.
Может ли из-за сверхтока «отгореть» ноль?
Да. Если по нейтральному проводнику длительно течёт ток выше допустимого для конкретного проводника или соединения, возникает перегрев. Базовая физика здесь простая: тепловые потери на сопротивлении растут как I²R.
Например, при неизменном сопротивлении рост тока в 1,5 раза увеличивает тепловыделение в 2,25 раза. Это не означает, что проводник сразу нагреется в 2,25 раза по температуре — тепло ещё отводится в окружающую среду, — но причина ускоренного перегрева становится понятна.

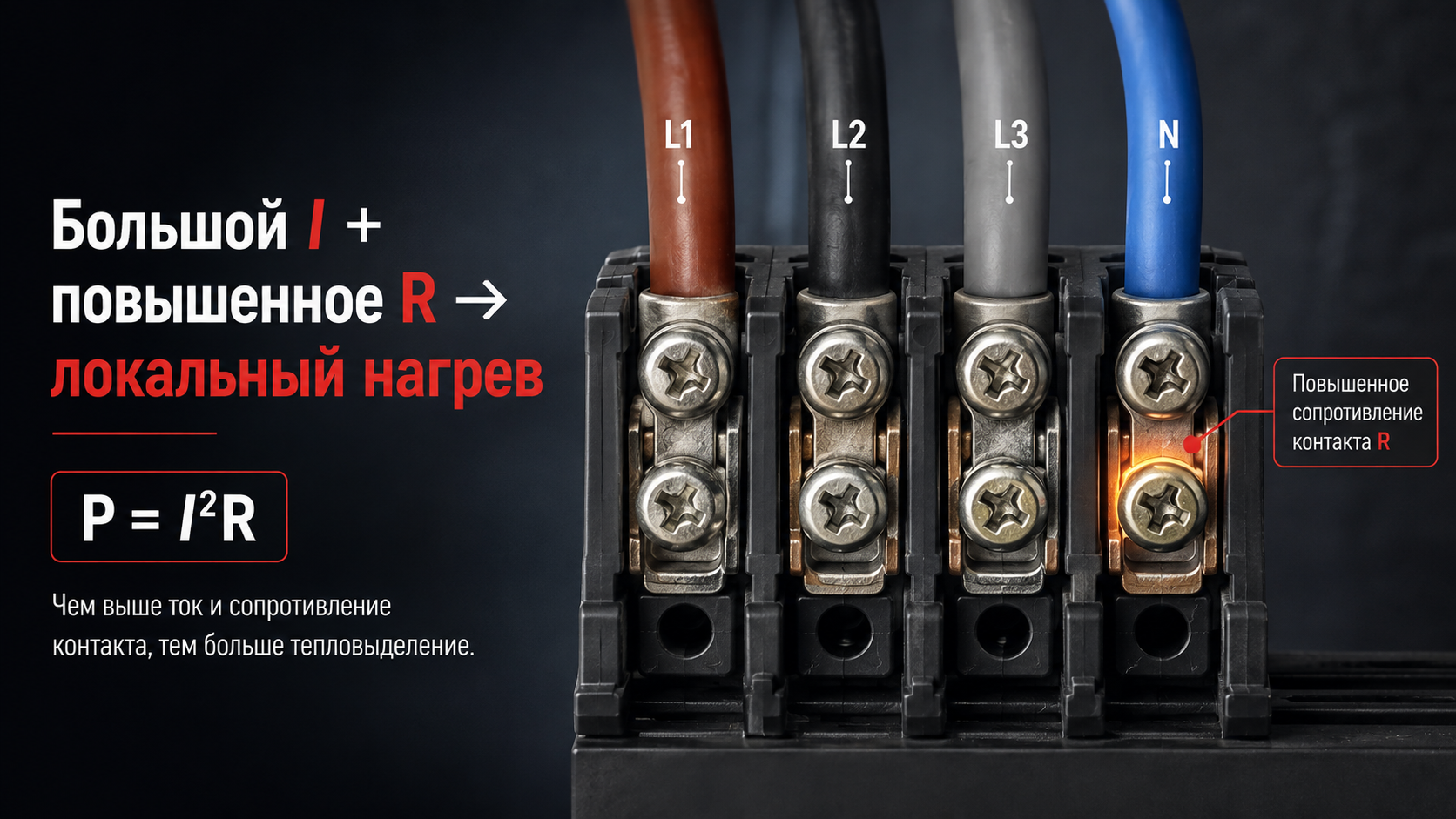

Особенно неприятно, когда высокий ток встречается с плохим контактом. Ослабленная клемма, окисление, изношенный разъём или другое соединение с повышенным переходным сопротивлением увеличивает R. Тогда локальный нагрев в месте контакта может стать значительно выше, чем по остальной длине проводника.
Худшее сочетание — большой ток и плохой контакт: растёт и I, и R.
Одной универсальной цифры «при таком токе ноль отгорит через столько-то минут» не существует. Результат зависит от сечения и материала проводника, допустимого тока, температуры, способа прокладки, качества клемм и разъёмов, продолжительности нагрузки и условий охлаждения.
Отдельный нюанс: если аппарат защиты контролирует только фазные токи, ситуация с повышенным током N из-за гармоник не обязана выглядеть как обычная перегрузка одной из фаз. Поэтому нейтраль нужно правильно рассчитывать, и не надеяться, что любой фазный автомат автоматически увидит все возможные режимы N.
Как выбирать сечение нейтрали и зачем нужен запас
Главная ошибка — считать, что нейтраль всегда можно выбирать «по остаточному принципу». При наличии значимых гармонических токов выбор проводников должен учитывать фактический RMS-ток и тепловой режим. IEC 60364-5-52 отдельно предусматривает корректировку выбора кабелей, когда в системе присутствуют гармоники.
Практический вывод для проектирования простой: если система питает большое количество однофазной нелинейной нагрузки, сечение N нельзя автоматически уменьшать относительно фазных проводников без расчёта. Запас по сечению снижает чувствительность системы к тяжёлым продолжительным режимам, но не отменяет номиналы разъёмов, автоматов и самого устройства.
В дистрибьюторах EDS внутренние силовые проводники мы выбираем с большим запасом относительно номинального тока устройства. Это дополнительный конструкторский резерв. При этом эксплуатировать устройство выше его заявленного номинала всё равно нельзя.
Что делать с гармониками на практике
Самая полезная стратегия — не «бороться с гармониками» заранее, а сначала понять, есть ли проблема в конкретной системе.
- Балансировать обычную нагрузку по фазам. Это уменьшает ток небаланса основной частоты и остаётся базовым правилом для трёхфазного распределения.
- Смотреть на качество входных блоков питания. Если производитель указывает active PFC, высокий PF и низкий THDi, это хороший признак. Но оценивать нужно конкретное оборудование и его режим.
- При подозрении — измерять N. Нужен корректный True-RMS ток нейтрали. Если нужно понять причину, используют анализатор качества электроэнергии, который показывает гармонический состав. Измерения в силовых цепях должен выполнять квалифицированный специалист.
- Сопоставлять ток с допустимым режимом проводника и соединений. Опасен не сам факт наличия гармоник, а реальный RMS-ток и вызванный им тепловой режим.
- Если проблема подтверждена — менять систему. В зависимости от причины это может быть снижение нагрузки, изменение архитектуры распределения, увеличение сечения, выбор оборудования с лучшим PFC или специализированная фильтрация. Фильтр — не обязательный аксессуар каждого дистрибьютора, а решение для подтверждённой задачи.
Сначала измерьте — потом лечите. Если реальный ток нейтрали находится в нормальном режиме, устанавливать фильтры только из-за самого слова «гармоники» смысла нет.
Балансировка фаз всё равно нужна
После разговора о гармониках легко сделать обратную ошибку: раз они могут складываться в N, значит балансировать L1/L2/L3 бесполезно. Нет.
Балансировка уменьшает обычный ток небаланса и позволяет рационально использовать ввод, кабель, автоматы и разъёмы. Просто она не отвечает за все составляющие тока нейтрали сразу.
Одинаково нагруженные L1/L2/L3 не говорят о токе нейтрали
Представим распределитель: L1 — 28 А; L2 — 27 А; L3 — 29 А. Для проката выглядит отлично. Но из этих трёх чисел нельзя с полной уверенностью определить ток нейтрали при произвольной нелинейной нагрузке.
Дисплей мультиметра с L1/L2/L3 отвечает на вопрос «насколько равномерно мы распределили нагрузку по фазам?». Но вопрос «что именно происходит в N?» при сложной форме тока требует либо дополнительных данных, либо прямого измерения.
Ток в нуле и обрыв нуля — не одно и то же
В этой статье мы говорим о токе, который протекает через исправный N. Обрыв нейтрали — другой аварийный сценарий: при несимметричных однофазных нагрузках нейтральная точка смещается, а фазные напряжения на потребителях могут сильно измениться.
Большой ток N ≠ обрыв N. Но длительная перегрузка или перегрев плохого контакта могут в конечном итоге повредить соединение и привести уже к обрыву нейтрали.
Что происходит после потери N и как защищать оборудование от этого аварийного режима, мы разбираем отдельно в статье EDS «Обрыв нуля в трёхфазной сети: чем опасен и как защитить оборудование».
Оборудование EDS
Трёхфазные дистрибьюторы EDS с большим количеством однофазных выходов и встроенным мультиметром позволяют контролировать фактическое распределение нагрузки по L1/L2/L3 и корректировать обычный фазный дисбаланс.
Дистрибьюторы питания EDS со встроенным мультиметром
При этом встроенный мультиметр не следует автоматически трактовать как измеритель тока нейтрали: такую функцию нужно подтверждать отдельно для конкретной модели. А запас сечения внутренних проводников EDS — это именно запас конструкции, а не разрешение превышать номинал устройства.
Семь правил про ток в нуле
- Токи L1, L2 и L3 нельзя просто арифметически сложить и назвать результат током нейтрали.
- При симметричной линейной нагрузке фазные токи взаимно компенсируются, поэтому N практически не нагружен.
- При фазном дисбалансе по N течёт ток небаланса, который определяется векторным сложением.
- Гармоники, кратные трём, могут складываться в N даже при одинаковых RMS-токах L1/L2/L3.
- Это реальный эффект, но не типовой аварийный режим любой современной AV-площадки: многое зависит от PFC, состава и режима нагрузки.
- Если ток N вызывает вопросы, полезнее измерить его и гармонический состав.
- Сечение нейтрали и качество соединений должны соответствовать реальному режиму; запас полезен, но номиналы устройства всё равно остаются ограничением.
Главное
Три раза по 20 А — это не 60 А в нуле. При обычной симметричной линейной нагрузке это 0 А. Но при нелинейной нагрузке равные L1/L2/L3 ещё не гарантируют нулевой N.
Бояться гармоник заранее не нужно. Нужно понимать, когда они способны стать значимыми: большое количество однофазной нелинейной нагрузки, высокая длительная загрузка и заметный гармонический состав.
Практический алгоритм для площадки: считайте нагрузку → распределяйте её по фазам → измеряйте фактические токи → при подозрении проверяйте N и гармоники → только после этого принимайте инженерное решение.
Ну и будет не лишним, после чека площадки на максимальной мощности, оценить нагрев основного питающего кабеля.
