Почему сгорел EtherCON на DL32

Почему сгорел EtherCON на DL32

Как разность потенциалов между корпусами может превратить экран кабеля AES50 в уравнитель потенциалов

Ситуация из прокатной практики: WING Compact выключен кнопкой, но остаётся подключён к сети. На сцене стоит Midas DL32. Оба устройства, по словам автора, питаются от одной фазы. При подключении между ними витой пары (AES50) в районе EtherCON на DL32 возникает сильное искрение, после чего разъём получает заметное повреждение.

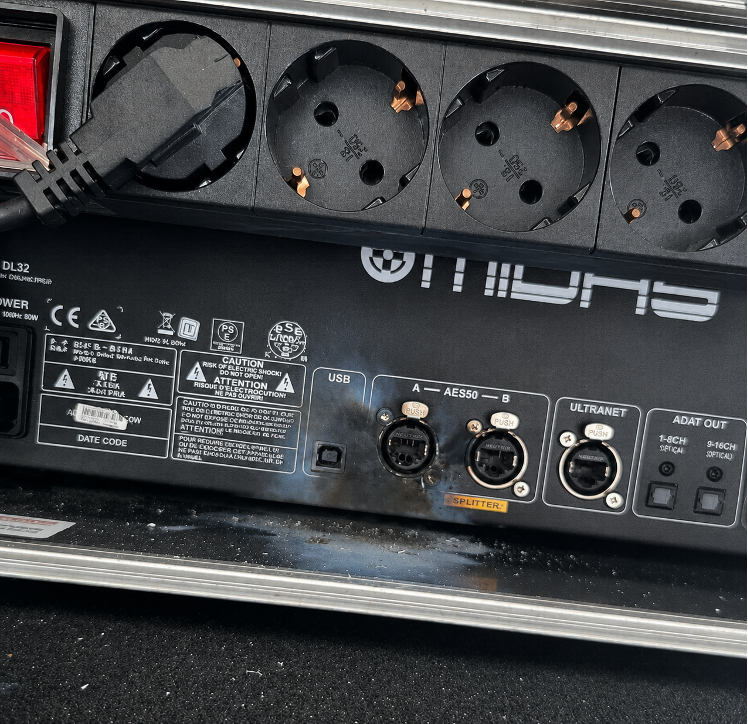

Фото из обсуждения (произведена детализация): видно повреждение AES50/EtherCON-разъёма DL32. Причина по фото не устанавливается.

Краткий диагноз

Наиболее правдоподобная рабочая версия — недопустимая разность потенциалов между связанными с оборудованием проводящими частями. При подключении экранированного AES50-кабеля его экран и металлические части разъёмов могли создать дополнительный непредусмотренный проводящий путь между WING и DL32. Если за разностью потенциалов стоял низкоомный источник, по этому пути мог пойти уравнивающий или аварийный ток, на который экран и разъём не рассчитаны. EtherCON в таком случае является местом проявления аварии, но не её первопричиной.

Надо понимать, что это инженерная реконструкция, построенная на многолетнем практическом опыте, а не точно установленная причина. По фотографии и короткому описанию нельзя определить, что именно было нарушено: PE, нейтраль, внутренняя изоляция аппарата или схема временного электроснабжения. Для точного диагноза нужно проверить всю коммутацию, используемую на площадке, а при необходимости — воспроизвести условия события в безопасной контролируемой обстановке.

Почему сам протокол AES50 вряд ли является причиной аварии

WING Compact имеет три порта AES50, а DL32 — два порта AES50 A и B. Для соединения WING со stagebox производитель требует экранированный Cat‑5e; в руководстве DL32 также указан экранированный Cat‑5e с окончаниями, совместимыми с Neutrik EtherCON.

AES50 переносит цифровое аудио и синхронизацию. Документация этих устройств не описывает линию как силовой интерфейс или штатный проводник уравнивания потенциалов между корпусами. Поэтому то, что повреждён разъём AES50, указывает место проявления аварии, но не доказывает, что причиной был протокол или передаваемый сигнал. По имеющимся данным нельзя уверенно утверждать, какой из портов пострадал бы при другой последовательности подключения: это зависит от фактической трассы тока и переходных сопротивлений.

Сейчас кто-то скажет, что экран витой пары нужно соединять с разъёмом только с одного конца, а кто-то предложит вообще использовать кабель без экрана и пластиковые разъёмы. Но для AES50 такие универсальные советы неприменимы: производитель требует экранированный Cat-5e и непрерывность экрана с обоих концов. Экранирование витой пары — отдельная большая тема, которую мы разберём в одном из следующих материалов.

Краткий вывод: если при соединении EtherCON или других сигнальных разъёмов вы наблюдаете интенсивное искрение или слышите потрескивание, не продолжайте подключение. Систему следует вывести из эксплуатации и передать на проверку квалифицированному специалисту. До измерений нельзя считать причиной сам AES50-кабель: сначала проверьте питание, PE, возможную разность потенциалов и фактические связи между корпусами и экранами.

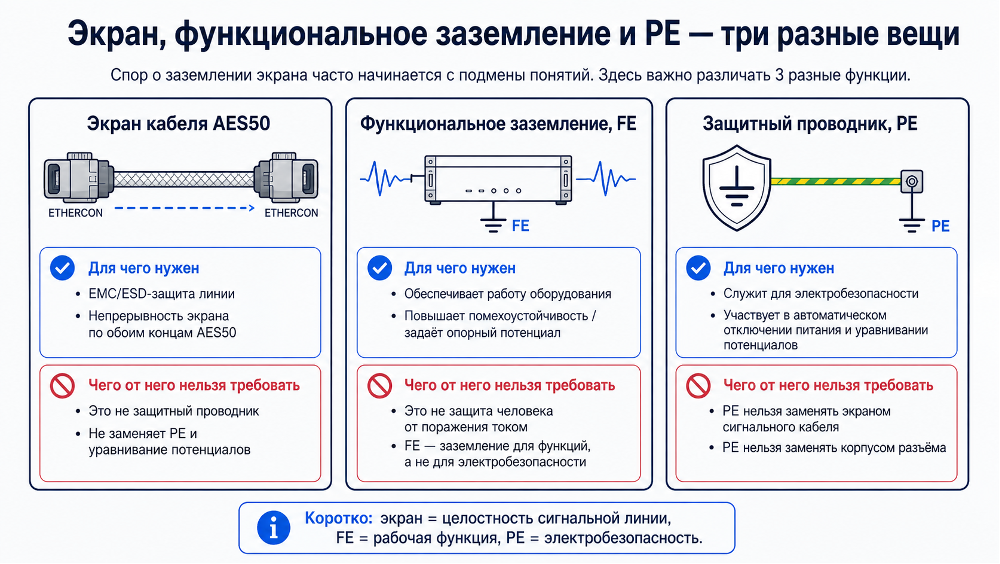

Экран, функциональное заземление и PE — три разные вещи

Споры о том, «заземлять экран с одной или с двух сторон», часто начинаются с подмены понятий. Для этого кейса важны как минимум три разные функции.

Краткий вывод: экран AES50 отвечает за электромагнитную совместимость линии, FE — за работу оборудования, а PE — за электробезопасность. Для AES50 экран должен быть непрерывным с обоих концов, но он не заменяет защитный проводник и не должен использоваться для уравнивания потенциалов между корпусами.

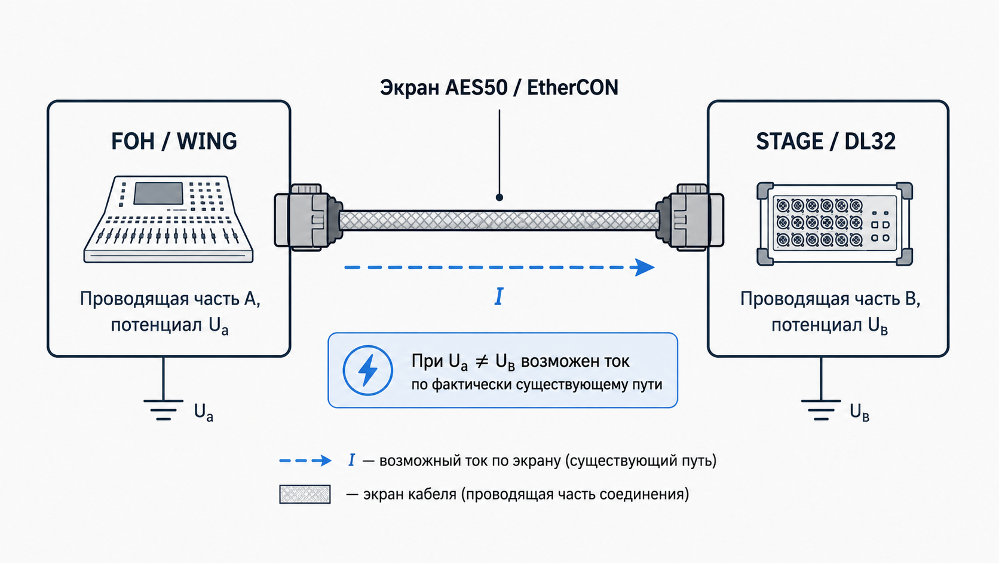

Экран — это не PE, но если он электрически связан с проводящими частями обоих аппаратов, то способен стать непредусмотренным путём уравнивающего или аварийного тока.

Почему недостаточно повесить оба прибора на одну фазу

Одинаковая фаза питания приборов означает только то, что оба потребителя, по словам автора, были подключены к одному фазному проводнику, например L1. Это ничего не говорит о целостности и наличии PE, состоянии нейтрали и коммутации в целом, качестве контактов внутри разъёмов, наличии недопустимых связей N–PE и потенциале корпусов в двух точках.

Два аппарата могут получать питание от L1 и всё равно оказаться на разных потенциалах, если одна из защитных цепей повреждена, распределители собраны по-разному, есть дефект изоляции или части системы питаются от источников, для которых не обеспечено корректное защитное уравнивание потенциалов.

Мы провели эксперимент, который более наглядно показывает описанное выше, познакомиться с ним, вы можете, перейдя по ссылке: Rutube.

Запомните: то, что оба прибора подключены к одной фазе, не означает, что между их корпусами нет напряжения.

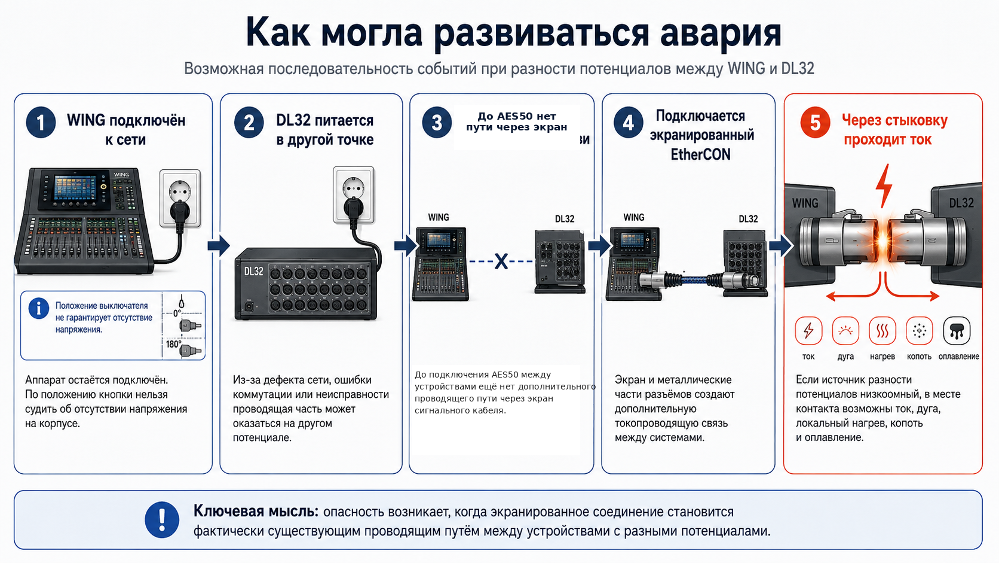

Как могла развиваться авария

1. WING остаётся подключён к сети. Положение кнопки или сетевого выключателя показывает рабочее состояние аппарата, но само по себе не подтверждает отсутствие напряжения между его корпусом и другими проводящими частями. Кроме того, вилку Schuko можно вставить в розетку в двух положениях — 0° и 180°, поэтому без схемы нельзя знать, какой проводник разрывает конкретный выключатель. Инструкция WING требует подключения аппарата к розетке с PE.
2. DL32 питается в другой точке. Из-за дефекта сети, ошибки коммутации или неисправности оборудования связанная с ним проводящая часть может оказаться на другом потенциале. Инструкция DL32 также требует питания от розетки с защитным заземлением.
3. До подключения AES50 между устройствами ещё нет дополнительного проводящего пути через экран сигнального кабеля. Оборудование может исправно включаться и нормально работать, хотя опасная разность потенциалов уже может существовать.
4. Подключается экранированный EtherCON. В зависимости от фактической конструкции кабеля и портов экран и металлические части создают дополнительную токопроводящую связь между системами.
5. Через место стыковки проходит ток. Если источник разности потенциалов достаточно низкоомный, на участке с малой площадью контакта или повышенным переходным сопротивлением может возникнуть дуга, локальный нагрев, копоть и оплавление — такой механизм совместим с наблюдаемым повреждением.

Это наиболее правдоподобная последовательность развития событий, но она не доказана измерениями. Фотография не показывает, шёл ли ток по оболочке EtherCON, экрану RJ45, внутренней земле платы или по нескольким путям одновременно.

Какие возможные неисправности нужно рассмотреть дополнительно

Нарушение PE или PEN

В первую очередь проверяют целостность защитного проводника. Если в питающей системе выше по цепи используется PEN, его повреждение или плохой контакт способны сместить потенциал связанных проводящих частей. Однако наличие и топологию PEN в данном кейсе нельзя предполагать без схемы электроснабжения.

Использование PEN нужно оценивать только там, где он действительно присутствует в схеме питания. На временных площадках состояние защитных проводников и заземляющих устройств нельзя оценивать «на глаз»: для этого требуются схема и соответствующие измерения специалистом. Обычного мультиметра для полноценной проверки системы заземления недостаточно.

Ошибка в кабеле, переходнике или распределителе

Неверная распиновка (например, перепутаны N и PE), отсутствие PE, недопустимая связь N–PE после точки разделения, плохой контакт нейтрали или попадание фазного напряжения на защитный контакт — всё это могло создать опасную ситуацию. Фраза «питание местное 32 А» не позволяет сделать вывод ни о схеме сети, ни о состоянии защиты и коммутации в целом.

Снизить риск помогает использование собственной проверенной коммутации и предварительная проверка точки подключения. К местному питанию нельзя относиться как к заведомо исправному: его состояние должно подтверждаться схемой и измерениями.

Для защиты от аварий, связанных с обрывом нейтрали, EDS выпускает дистрибьюторы с защитным реле — подробнее на сайте EDS.

Кстати, EDS разработала и внедрила это решение для рынка проката.

Повреждение изоляции внутри одного из аппаратов

При дефекте, когда фазный проводник оказывается связан с корпусом устройства, исправные защитные проводники и аппараты защиты должны обеспечить предусмотренный схемой путь тока повреждения и автоматическое отключение. При отсутствии или неисправности защитного пути корпус может оставаться под опасным потенциалом до появления случайной связи — например, через экран сигнального кабеля.

Если на площадке отсутствует или неисправен предусмотренный защитный проводник, эксплуатацию оборудования прекращают до устранения причины. УЗО может быть частью системы защиты, но оно не заменяет PE и не делает работу с неисправной системой электроснабжения допустимой.

Несогласованные источники питания и проводящие системы

На временной площадке могут одновременно использоваться стационарное питание, генератор, местный щит неизвестного происхождения, длинные удлинители, сценические распределители и связанные металлические конструкции. Проблема возникает не от самого факта наличия нескольких источников, а от ошибки в их схеме, защите, нейтрали или уравнивании потенциалов.

Питание от двух независимых источников — отдельная большая тема. В моём опыте такое встречается редко, но если у вас есть подобные кейсы, напишите — мы обязательно их разберём.

Высокоомная ёмкостная связь через EMI-фильтры

Сетевые EMI-фильтры могут иметь нормируемый ток утечки; при отсутствующем PE высокоомный мультиметр способен показать напряжение на «плавающей» проводящей части. Производители фильтров прямо нормируют ток утечки, а Fluke объясняет, почему высокоомный DMM показывает ghost voltage и как измерение с LoZ помогает распознать слабую ёмкостную связь.

Такой высокоомный источник обычно хуже объясняет выраженное тепловое повреждение, чем силовая неисправность. Этот сценарий возможен, но по имеющемуся описанию выглядит менее вероятным, поэтому подробно останавливаться на нём здесь не будем.

А если это была статика

Электростатический разряд для AES50 действительно существенен. Midas связывает непрерывный экран, экранированные RJ45 и оболочки EtherCON с лучшей устойчивостью к ESD и указывает, что разрыв экрана с одного конца не даёт пользы для AES50, особенно на длинных дистанциях.

ESD может вызвать короткую искру, сбой линка или повреждение чувствительной электроники. Однако описанное очевидцем интенсивное искрение вместе с видимым тепловым следом сильнее поддерживает гипотезу более энергоёмкого пути из силовой части. Это сравнительный инженерный вывод, а не результат лабораторной экспертизы.

Почему мог пострадать один разъём

Дуга и нагрев концентрируются там, где замыкается ток и где переходное сопротивление или площадь контакта создают локальное выделение энергии. Поэтому один повреждённый порт совместим с рассматриваемым механизмом.

Но локальное повреждение не показывает нам полную трассу тока. Нужны осмотр порта, платы и кабеля, проверка непрерывности экрана и измерение связей между оболочкой разъёма, шасси и PE на обесточенном оборудовании.

Почему выключенный WING не снимает вопрос

WING был не отсоединён от сети, а выключен органом управления. Это разные состояния. Производитель требует защитного заземления, а сетевой выключатель не является прибором для проверки PE, потенциала корпуса или отсутствия опасного напряжения. Кроме того, без схемы конкретного аппарата и положения вилки нельзя делать вывод о том, какой проводник разрывает выключатель.

Поэтому фраза «пульт был выключен» не исключает электрическую связь его проводящих частей с сетевой и межблочной коммутацией. Без измерений она вообще ничего не говорит о напряжении между WING и DL32.

Смогла ли оптика защитить от данной аварии?

Чисто диэлектрическая оптическая линия могла бы исключить именно проводящий путь через сигнальный кабель, если между системами нет другого металлического соединения. У такого оптического кабеля металлического экрана обычно нет: внутри находятся стеклянные волокна, силовые элементы из арамидных нитей или стеклопластика и оболочка. Поэтому сам кабель не проводит уравнивающий ток между корпусами так, как это возможно по экрану медного Ethernet/AES50.

И опять же есть нюанс. Для соединения таких приборов по оптике недостаточно обычных Ethernet-медиаконвертеров: AES50 нельзя просто передать как обычный IP-трафик. Нужны специализированные двунаправленные решения, например KLARK TEKNIK DN9620, что существенно усложняет и удорожает такую схему.

Что делать на площадке в такой ситуации

Не повторять подключение новым AES50-кабелем в другой разъём. Систему следует вывести из эксплуатации, исключить повторное включение и провести проверку сети. Повреждённый DL32 и WING до осмотра и диагностики нельзя считать исправными, даже если они запускаются: скрытое повреждение может проявиться позже.

Проверка электрической сети должна закрыть четыре группы вопросов:

1. Силовая сеть. Схема питания, распиновка CEE 32 А, CEE/Schuko и переходников, целостность PE, отсутствие недопустимых связей N–PE, напряжение в обеих точках подключения и работа защитных устройств — всё это должно соответствовать рабочей схеме и требованиям безопасности.
2. Разность потенциалов. Электрик проверяет, есть ли напряжение между корпусами WING и DL32 и способен ли его источник отдавать существенный ток. Для проверки используют подходящий по категории безопасности измерительный прибор; режим LoZ может помочь отличить слабое наведённое напряжение от источника, удерживающего напряжение под нагрузкой. Что именно и в каком порядке измерять, зависит от схемы питания и условий на площадке.
3. Оборудование и кабель. После подтверждённого снятия напряжения специалист проверяет состояние разъёмов и платы, пары и экран кабеля, а также фактические электрические связи между PE питающей коммутации, сетевым входом и оболочкой AES50-порта каждого аппарата.
4. Контрольное включение. Только после устранения причины и проверки оборудования линию собирают известным исправным экранированным кабелем и проверенной силовой коммутацией, соблюдая инструкцию производителя и утверждённую последовательность включения.

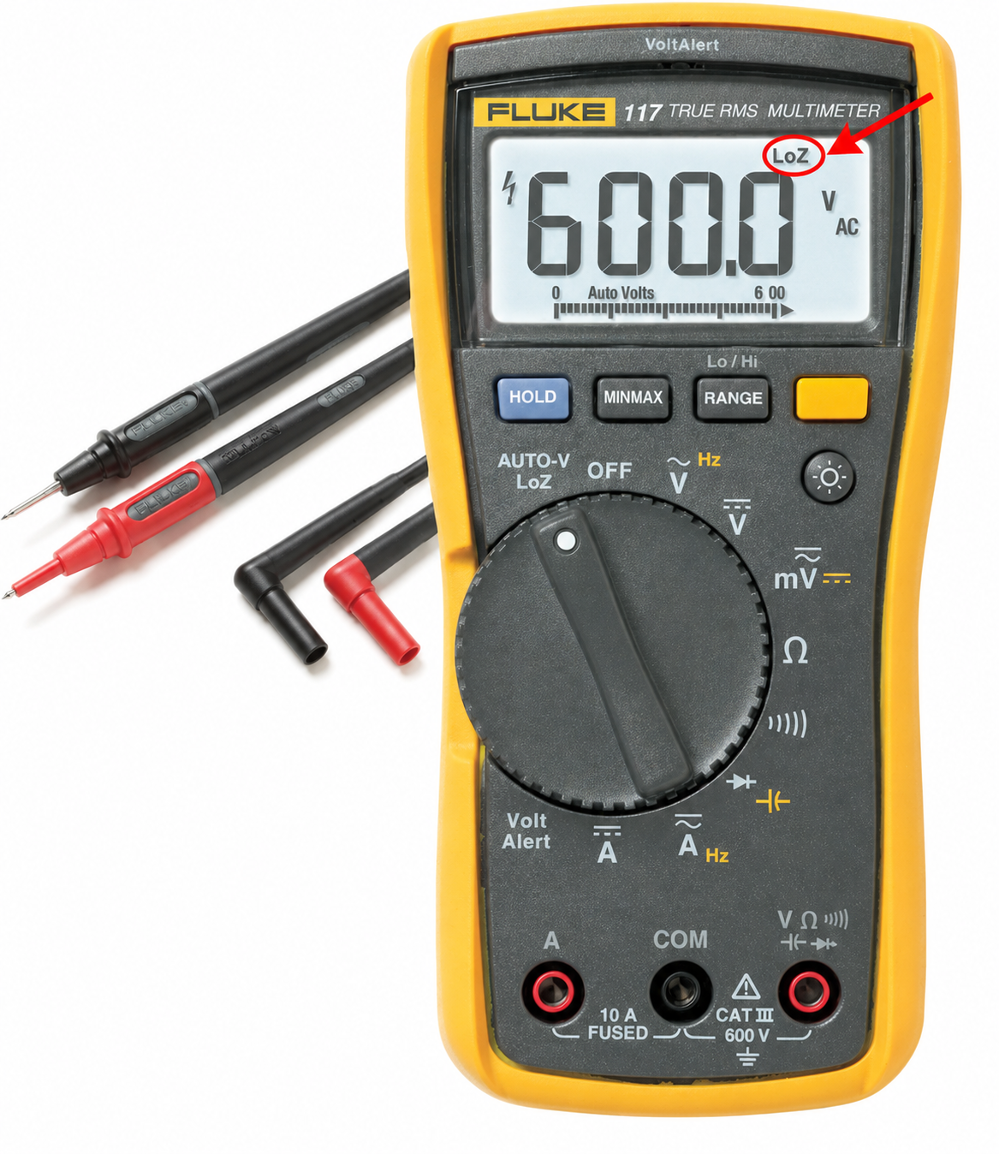

Как правильно интерпретировать показания цифрового мультиметра в режиме измерения с пониженным входным сопротивлением (термины DMM и LoZ)

DMM — это цифровой мультиметр (Digital Multimeter). Обычный измерительный прибор, которым проверяют напряжение, сопротивление, прозвонку и другие электрические параметры.

LoZ — это режим низкого входного сопротивления (Low Impedance) у некоторых мультиметров и тестеров. Он специально немного «нагружает» измеряемую цепь, поэтому помогает отличить реальное напряжение от так называемого наведённого или «фантомного» напряжения, которое обычный высокоомный мультиметр может показывать даже там, где источник почти не способен отдавать ток.

Что делать не надо

• Ставить неэкранированную витую пару, чтобы «не искрило». Это может убрать один из возможных проводящих путей между устройствами, но не устраняет неисправность электроснабжения и может ухудшить устойчивость AES50. Для AES50 производитель требует экранированный Cat-5e.
• Разрывать экран с одной стороны как универсальное средство от земляной петли. Для AES50 Midas требует непрерывность экрана с обоих концов и прямо указывает, что односторонний разрыв не даёт пользы работе системы. Непрерывный экран сохраняет предусмотренную производителем экранирующую связь, помогает снизить влияние высокочастотных помех на сигнальные пары и поддерживает устойчивость цифровой линии.
• Считать одинаковую фазу доказательством исправного питания. Одна и та же фаза запитки приборов не подтверждает наличие хорошего PE, нейтрали, уравнивания потенциалов между корпусами и состояние коммутации внутри устройств.
• Считать выключенный аппарат электрически изолированным. Для этого нужно полное отключение от электросети и подтверждение отсутствия опасного напряжения; положение кнопки само по себе этого не доказывает.

Вывод

Экран AES50 выполняет EMC/ESD-функцию и по руководству Midas должен быть непрерывным с обоих концов. Он не является PE и не должен исправлять ошибки коммутации. Поэтому в этой истории EtherCON, вероятнее всего, не создал аварию, а стал ее жертвой.

Если при соединении профессиональных аудиоустройств сигнальным кабелем возникает выраженная дуга, интенсивное искрение или потрескивание, это признак опасной электрической неисправности или непредусмотренного пути тока между связанными проводящими частями. Подключение следует прекратить и проверить сеть, PE, возможную разность потенциалов и оборудование. Не пытайтесь «лечить» симптом новым кабелем или другим портом. Использование собственной проверенной коммутации и распределителей снижает риск подобных ситуаций; с подбором таких решений EDS может помочь.

Частые вопросы

Почему сгорел именно EtherCON на DL32?

Потому что место соединения могло стать участком, через который пошёл уравнивающий или аварийный ток. При повышенном переходном сопротивлении энергия выделяется локально — отсюда нагрев, искрение и оплавление. Но по фотографии нельзя точно установить трассу тока и первопричину аварии.

Может ли экран AES50 заменить PE?

Нет. Экран кабеля выполняет прежде всего функцию электромагнитной совместимости и не является защитным проводником. Если он электрически связан с проводящими частями двух устройств, он может лишь случайно стать непредусмотренным путём уравнивающего или аварийного тока.

Нужно ли разрывать экран AES50 с одной стороны?

Для AES50 такой подход не соответствует рекомендации Midas: производитель требует непрерывность экрана на обоих концах соединения. Разрыв экрана не должен использоваться как способ устранения неисправности электроснабжения.

Почему устройства на одной фазе всё равно могут иметь разность потенциалов?

Подключение обоих устройств, например к L1, ничего не говорит о состоянии PE, нейтрали, контактов и уравнивания потенциалов. Поэтому связанные с оборудованием проводящие части могут находиться на разных потенциалах даже при питании от одной фазы.

Могла ли причиной быть статика?

Электростатический разряд способен вызвать короткую искру, сбой или повреждение интерфейса. Однако выраженное искрение вместе с заметным тепловым повреждением лучше согласуется с более энергоёмким источником тока. Без измерений окончательно установить механизм по фотографии нельзя.

Можно ли поставить неэкранированный кабель, чтобы EtherCON больше не искрил?

Так можно убрать один из возможных проводящих путей между устройствами, но это не устранит причину опасной разности потенциалов. Кроме того, для AES50 производитель требует экранированный Cat-5e.

Поможет ли оптика избежать подобной аварии?

Чисто диэлектрическое оптическое соединение не создаёт металлического проводящего пути через линию передачи и поэтому обеспечивает гальваническую развязку по этому пути. Но для передачи AES50 нужны специализированные преобразователи, а наличие других металлических связей между системами всё равно необходимо учитывать.

Источники

1. Behringer, WING Series User Manual, редакция 20.10.2025
2. Behringer, WING Compact Quick Start Guide, PDF от 01.10.2024
3. Midas, DL32 Quick Start Guide, PDF от 14.08.2023
4. Midas, HD96-24-CC-TP User Manual, 29.10.2021, раздел AES50 Cat5e STP vs UTP cables
5. Neutrik, NE8FBH-S shielded etherCON chassis connector, проверено 29.08.2026: neutrik.com
6. Fluke, Dual Impedance Digital Multimeters / ghost voltage and LoZ, проверено 29.08.2026: fluke.com
7. TDK Electronics, B84771 EMC filters, редакция 11/2023
8. Правила устройства электроустановок (ПУЭ), 7-е изд., гл. 1.7, пп. 1.7.29–1.7.30 — защитное и рабочее (функциональное) заземление: docs.cntd.ru
9. ГОСТ Р 50571.5.54-2024 (МЭК 60364-5-54:2021) «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрического оборудования. Заземляющие устройства и защитные проводники», пп. 541.3.6, 541.3.11, 541.3.18 — PE, функциональное и защитное заземление: docs.cntd.ru

Инженерный разбор EDS. Точная причина аварии устанавливается только измерениями.
