Сколько мощности нужно для концерта или мероприятия

Сколько мощности нужно для концерта или мероприятия

На площадке есть несколько одинаково неприятных сценария.

В первом вы заказали генератор и силовую часть «с хорошим запасом». В итоге приехала электростанция размером с небольшую квартиру, тяжёлые кабели, лишние дистрибьюторы, дополнительная логистика — и половина мощности никому не понадобилась.

Во втором решили считать экономнее. На бумаге всё красиво: звук — столько-то киловатт, свет — столько-то, экран — вроде помещаемся. Начинается саундчек, включается рабочая световая сцена, LED-экран выходит на полную яркость — и вводной автомат «говорит», что Excel был слишком оптимистичен.

Есть и третий вариант: всё запускается, но генератор начинает реагировать на броски нагрузки, свет подмигивает, а инженеры и техники вместо подготовки шоу пытаются понять, где именно расчёт разошёлся с реальностью.

Почему паспортная мощность — ловушка

Начнём с самой частой ошибки: увидеть на оборудовании крупную цифру в ваттах и принять её за постоянное потребление из сети.

Допустим, на активной акустической системе написано 2000 W. Если таких систем двадцать, рука сама тянется написать в таблице 40 кВт. Но мощность усилительного модуля и электрическая мощность, которую устройство постоянно забирает из сети — не одно и то же.

Например, в спецификации QSC K.2 производитель отдельно указывает мощность усилительного модуля и отдельно — AC Power Consumption (потребляемая мощность от сети переменного тока) в режиме 1/8 мощности для 240 Вольт в сети составляет 1,1 А. То есть производитель сам показывает, что для расчёта электропитания нужно смотреть не только на мощность усилителя, а на потребление системы в заданном режиме.

С LED-экранами похожая история. В технической спецификации Christie LED016-AL указано 90 Вт типичного и 270 Вт максимального потребления на кабинет. Одна и та же конструкция может выглядеть совсем по-разному в расчёте в зависимости от контента и режима работы.

Три величины, которые на площадке постоянно путают

кВт — активная мощность

Это мощность, которая действительно потребляется нагрузкой как активная составляющая. Для общего энергетического баланса она важна, но одна цифра в кВт ещё не говорит, как поведёт себя конкретная линия или фаза.

ВА — полная мощность

Особенно важно учитывать коэффициент мощности при работе от генератора. Генератор ограничен не только активной мощностью в кВт, но и полной мощностью в ВА, которую должен обеспечить его альтернатор (та часть генератора, которая вращение двигателя преобразует в электричество). Например, при коэффициенте мощности 1 нагрузка 30 кВт соответствует примерно 30 кВА, а при cos φ = 0,8 те же 30 кВт требуют уже около 37,5 кВА и создают больший ток в линии. Поэтому фразы «у нас 30 кВт нагрузки» недостаточно для правильного подбора электростанции: нужно учитывать также ВА, коэффициент мощности, ток и характер нагрузки.

Амперы — то, что видят кабель, разъём и автомат

Именно ток каждой линии и каждой фазы в конечном итоге определяет, насколько близко вы подошли к пределу конкретного автомата, разъёма и кабеля. Поэтому разговор «у нас всего 20 кВт» нужно продолжать вопросом: «а сколько ампер идёт по L1, L2 и L3?»

Что такое cos φ

Если очень просто: cos φ показывает, насколько эффективно оборудование использует ток, который берёт из сети.

Когда cos φ близок к 1, почти вся полная мощность, которую должен передать источник, превращается в активную мощность — те самые кВт, которые мы обычно считаем. Когда cos φ заметно ниже единицы, для получения тех же кВт оборудованию требуется больший ток и большая полная мощность в кВА.

Именно поэтому две системы с одинаковыми 30 кВт активной нагрузки могут совершенно по-разному нагружать кабели, автоматы и генератор.

В упрощённом виде связь выглядит так: кВт = кВА × cos φ

Отсюда: кВА = кВт / cos φ

Пример. Нагрузка в действительности потребляет 30 кВт:

Получается, активная мощность одинаковая — 30 кВт. Но при cos φ = 0,8 генератору и всей силовой цепочке приходится передавать заметно больший ток.

Как это выглядит на реальной шоу-технике

Самое полезное здесь — посмотреть не на абстрактные электродвигатели из учебника, а на реальные устройства из нашей отрасли.

Далее мы введем еще одно понятие — Power Factor (PF)

PF (Power Factor) — это коэффициент мощности, то есть отношение активной мощности к полной:

PF = кВт / кВА

Что обычно происходит у разных типов шоу-нагрузки

Лампы накаливания и нагреватели. Самый понятный случай: нагрузка в основном активная, поэтому коэффициент мощности близок к 1. Но если такая лампа работает через фазовый диммер, форма тока уже становится сложнее.

Современный LED-свет. Внутри стоит импульсный блок питания. У хороших приборов часто применяется PFC, и PF может быть 0,95–0,99. Но у компактных или старых блоков питания он может быть заметно ниже.

Профессиональные усилители. У современных мощных моделей всё чаще применяется PFC. Это особенно важно для турового усиления, где десятки киловатт аудиосистемы сидят на ограниченном вводе.

LED-экраны и видео. Это большая группа импульсных блоков питания. Для расчёта важно смотреть не только максимальные кВт кабинетов, но и PF/PFC конкретных источников питания и фактический ток системы.

Лебёдки и сценическая механика. Электродвигатели имеют реактивную составляющую, а коэффициент мощности меняется с режимом и загрузкой. Поэтому считать механику только по указанным кВт двигателя недостаточно.

А что такое PFC?

PFC — Power Factor Correction, то есть коррекция коэффициента мощности. Проще говоря, это схема внутри оборудования, которая старается сделать нагрузку для сети «аккуратнее»: приблизить коэффициент мощности к единице и уменьшить ток, необходимый для передачи той же активной мощности.

Поэтому в спецификациях профессиональной шоу-техники рядом с блоком питания нередко встречаются обозначения PFC, Active PFC или просто Power Factor 0.95 / 0.98. Для расчёта электропитания это полезная характеристика, а не маркетинговая строка.

Важный технический нюанс

Строго говоря, cos φ описывает фазовый сдвиг между синусоидальными напряжением и током. У современной электроники ток часто несинусоидальный, поэтому корректнее смотреть общий Power Factor (PF), который учитывает и форму тока. В практической статье для прокатчика или интегратора эти понятия часто упрощают до «коэффициента мощности», но при расчёте конкретного устройства лучше использовать именно значение PF, указанное производителем.

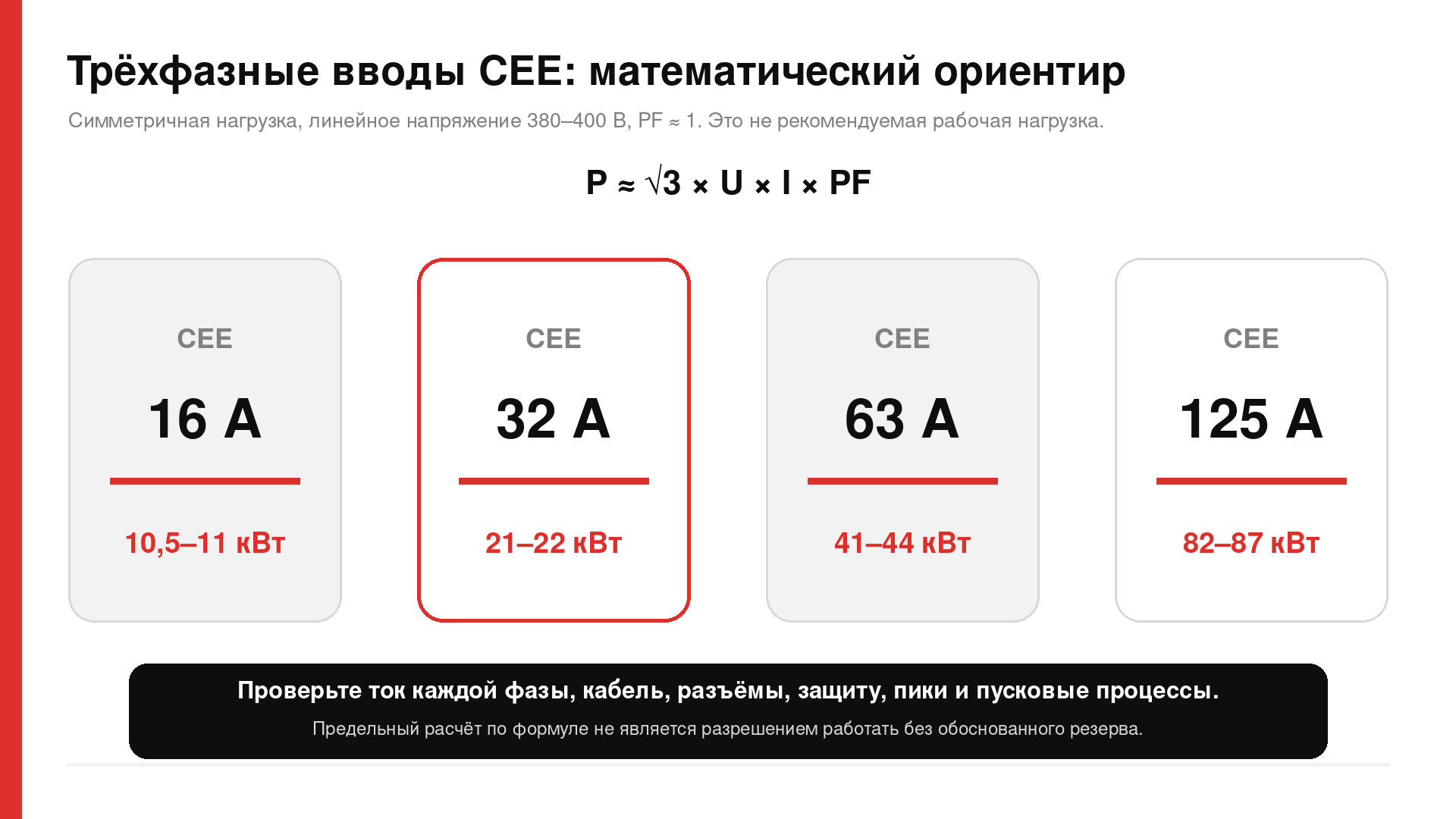

Быстрый ориентир: сколько мощности можно грузить на трехфазные СЕЕ разъемы 16, 32, 63 и 125 А

Для симметричной трёхфазной нагрузки можно использовать формулу:

Почему нельзя считать так: «CEE 32 А — это 22 кВт, значит мои 21,5 кВт точно влезут»? Потому что эти 22 кВт получаются при идеализированных условиях: равномерной загрузке фаз и коэффициенте мощности около единицы. В реальной системе остаются фазный дисбаланс, рабочие пики, пусковые процессы, кабели, автоматы и разные режимы нагрузки.

Типичные ошибки при расчёте — до того, как мы перейдём к методике

Ошибка №1. Складывать всё подряд. Выходные мощности усилителей, максимальные паспортные значения и реальное входное потребление смешиваются в одну колонку. Получается красивая, но бессмысленная сумма.

Ошибка №2. Забыть пусковые процессы. Система может спокойно работать после запуска, но отключаться именно в момент одновременного включения нескольких импульсных блоков питания или двигателей.

Ошибка №3. Взять универсальный коэффициент одновременности. «Звук умножаем на 0,5, свет на 0,8, видео на 0,9» выглядит научно, но без конкретной программы мероприятия это просто набор предположений.

Ошибка №4. Смотреть только на общие киловатты. Одна фаза может подойти к пределу нагрузки, пока две соседние остаются заметно свободнее.

Ошибка №5. Закончить расчёт в Excel. Расчёт говорит, что должно произойти. Измерение после запуска показывает, что произошло на самом деле.

Для того чтобы не допустить данные ошибки, мы также рекомендуем ознакомиться с нашей статьей «Как правильно распределять нагрузку по фазам на выездном мероприятии» https://edsy.ru/blog/stati/sistemy-razdelili-a-nagruzku-/

Как считать правильно: сначала составьте реальный load list

Не начинайте с генератора. Не начинайте с дистрибьютора. И даже не начинайте с вопроса «32 или 63 А?». Начните с таблицы потребителей.

Причём разбивайте систему по питающим линиям, а не только по типам потребителей.

Последний пункт про вспомогательные потребители кажется мелочью ровно до момента, когда чайник появляется на фазе, которую вы полчаса пытались красиво сбалансировать.

Какие данные записывать по каждой линии

Откуда брать цифры — в порядке доверия:

1. техническая документация производителя;

2. данные по входному току или потреблению конкретной модели;

3. ваши собственные измерения этого оборудования в понятном режиме;

4. только после этого — инженерная оценка с явно указанными допущениями.

Формулы: нужны, но они не спасают от плохих исходных данных

Для однофазной активной нагрузки при известной активной мощности и коэффициенте мощности можно оценивать ток как I ≈ P / (U × cos φ). Для симметричной трёхфазной нагрузки — I ≈ P / (√3 × U × cos φ).

Но если исходная P взята не из реального входного потребления, а из выходной мощности усилителя или маркетингового названия модели, формула только аккуратно посчитает неправильную цифру.

Постоянная, переменная и пусковая нагрузка — три разных сценария

Постоянная нагрузка

Потребление в рабочем режиме меняется относительно мало. Сюда могут относиться компьютеры, лампы накаливания (PAR64, СВТГ если кто-то еще их использует), часть видеотехники, сетевое оборудование и вспомогательные системы.

Переменная нагрузка

Звук меняется вместе с громкостью или АЧХ, свет — со сценами, LED-экраны — с яркостью и контентом. Поэтому одинаковый комплект оборудования может дать совершенно разные показания на мультиметре в зависимости от программы мероприятия.

Пусковая нагрузка

Некоторые устройства при включении кратковременно требуют ток заметно выше рабочего. Для LED-экранов с большим количеством импульсных блоков питания это хорошо известная проблема; для двигателей тельферов или лебедок нагрузка также может давать сильный бросок тока.

Именно поэтому всё оборудование может прекрасно работать по отдельности, но общий запуск приводит к срабатыванию защиты.

Safe Start: когда проблема не в рабочей мощности, а в самом моменте включения

Если основная боль системы — одновременный запуск большого количества импульсных источников питания, пытаться решить её только увеличением ввода или изменением характеристик автоматов (например, с С на D) не всегда разумно.

В линейке EDS есть секвенсоры и свитчеры с системой Safe Start, которая разработана специально для запуска большого количества импульсных источников питания с ограничением пусковых токов. Это отдельное техническое решение конкретной проблемы, принцип работы которой мы описали в статье «Пусковые токи и как с ними бороться» https://edsy.ru/blog/stati/puskovye-toki-i-kak-s-nimi-borotsya/

Условный пример: корпоратив с PA, светом и LED-экраном

Ниже — учебный пример, заполненный по той же форме, которую мы предложили выше. Все значения условные и нужны только для демонстрации логики. В реальном проекте максимальное и рабочее потребление, а также PF / cos φ берут из документации конкретного оборудования или получают измерением.

Кто-то увидит итоговые 21 кВт и скажет: «Отлично, CEE 32 А — это примерно 21–22 кВт. Влезаем». Но теперь у нас есть не только общая мощность, а отдельные питающие линии, их PF и расчётные токи — и картина сразу становится интереснее.

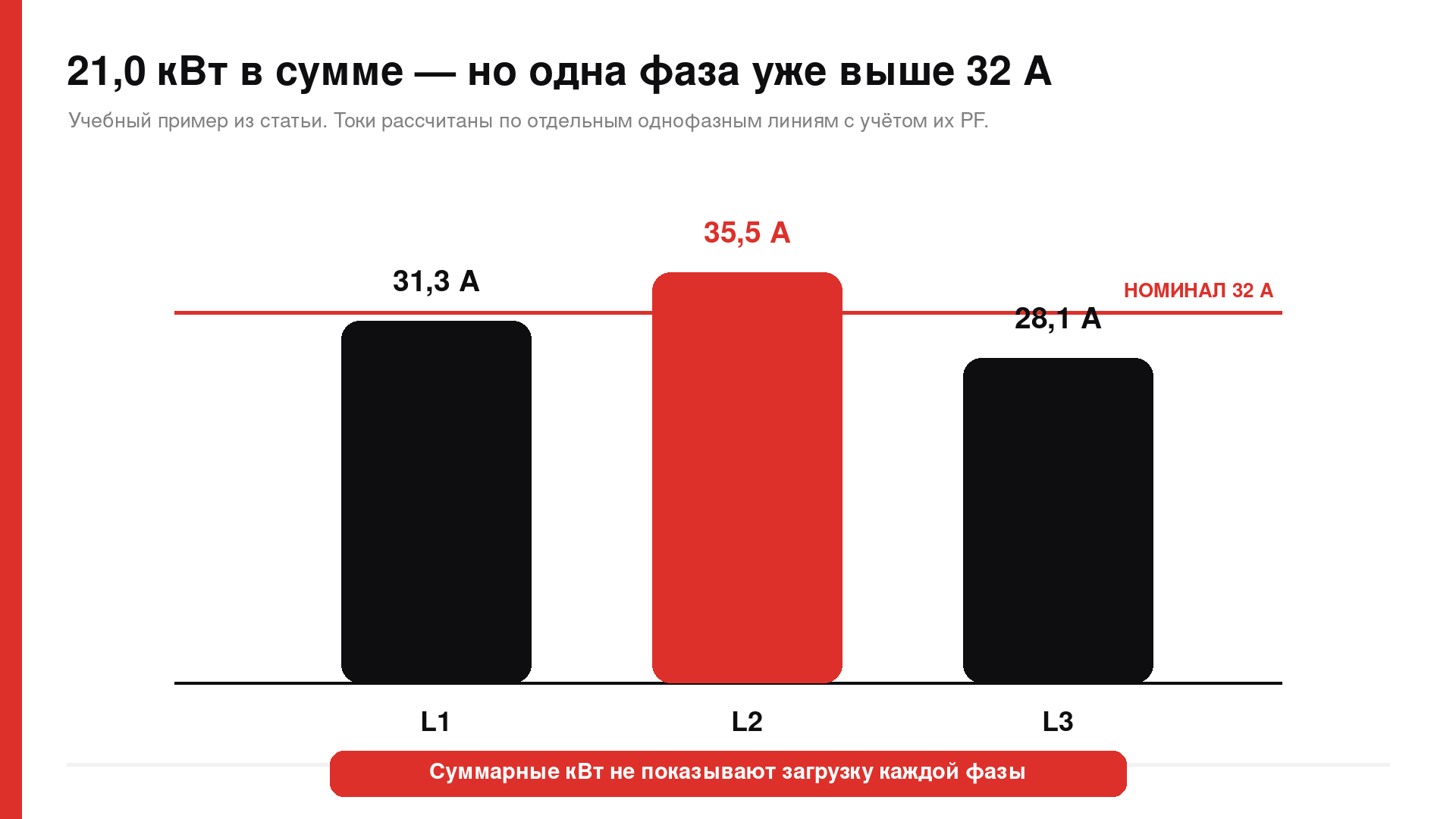

При выбранном в таблице распределении получаем примерно: L1 — 31,3 А, L2 — 35,5 А, L3 — 28,1 А. То есть при общей рабочей мощности 21 кВт одна из фаз уже выходит за номинал 32-амперного ввода.

Именно поэтому расчёт мощности мероприятия нельзя заканчивать строкой «ИТОГО — 21 кВт». Нужно проверить ток каждой линии, разложить однофазные нагрузки по фазам и только после этого выбирать класс ввода.

Как понять, что расчёт получился правильным

Никак — пока вы не включили систему.

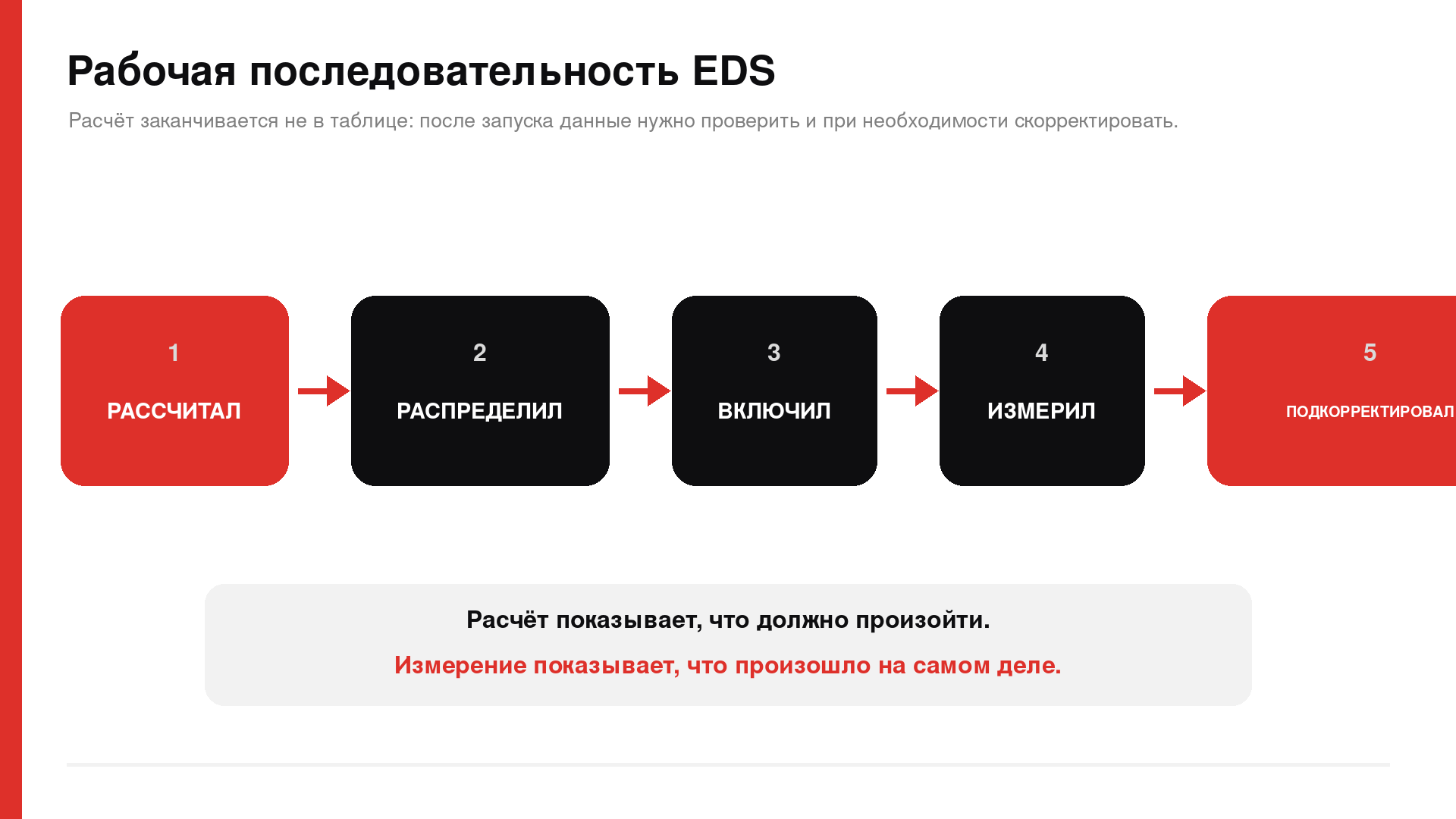

Расчёт показывает, что должно произойти. Измерение показывает, что произошло на самом деле.

Проверять нужно в режиме, максимально близком к реальному шоу. Измерение системы, где звук выключен, свет работает на десять процентов, а экран показывает чёрный логотип, мало что может сказать о рабочем максимуме.

Почему общая мощность ещё не говорит, хватит ли ампеража ввода

Наш условный пример это хорошо показывает. Общая рабочая мощность кажется приемлемой, но после распределения отдельных линий по фазам получается:

Поэтому после расчёта общей мощности обязательно наступает второй этап — распределение однофазных линий между L1, L2 и L3. Для трёхфазных генераторов рекомендуется распределять однофазные нагрузки между фазами настолько равномерно, насколько это возможно.

Этой теме у EDS посвящён отдельный материал «Как правильно распределять нагрузку по фазам на выездном мероприятии».

Как обосновать резерв мощности

Универсального процента нет. Резерв определяют не по жанру мероприятия, а по документированным неопределённостям конкретного проекта.

Учитывайте реальные режимы и одновременность, пусковые и ступенчатые нагрузки, точность исходных данных, возможных дополнительных потребителей, характеристики источника и допустимые просадки напряжения и частоты.

Генератор выбирают по документации и процедуре производителя конкретной электростанции с учётом кВт и кВА, режима номинала, динамической способности и реакции на подключение ступени нагрузки.

Для критичных мероприятий резервирование проектируют по сценарию отказа. Процент допустим только как явно обозначенное проектное допущение с основанием — он не заменяет load list, расчёт по линиям и фазам, проверку пусковых процессов и измерение после запуска.

Что проверить на площадке до подключения

1. уточнить тип и номинал доступного ввода;

2. проверить фазные и межфазные напряжения;

3. убедиться в наличии и корректности N и PE;

4. проверить чередование фаз, если оно важно для механики;

5. сверить автоматы и разъёмы с проектной нагрузкой;

6. проверить сечение и длину силовых кабелей;

7. заранее определить распределение однофазных линий по L1/L2/L3;

8. запускать систему постепенно, учитывая пусковые токи;

9. после включения измерить токи по фазам;

10. повторить измерение в рабочем режиме и при необходимости перераспределить нагрузку.

Зачем мультиметр в основном распределителе

Потому что без измерения хороший расчёт всё равно остаётся гипотезой.

В ряде дистрибьюторов EDS используются цифровые мультиметры Tense. Например, ETC 406 AV имеет ввод CEE 32 А и мультиметр; R 551 AV — ввод CEE 63 А и мультиметр; R 672 AV — ввод CEE 125 А и мультиметр.

Смысл здесь не в красивом дисплее. Технический специалист получает возможность сравнивать расчёт с реальным током и состоянием сети уже после запуска оборудования.

Как выбрать ввод: 32, 63 или 125 А

В каталоге EDS есть решения этих классов: ETC 406 AV с CEE 32 А, R 551 AV с CEE 63 А и R 672 AV с CEE 125 А. Это хорошие примеры того, как один принцип — контроль и распределение питания — масштабируется под разные задачи.

Итог: электричество — это фундамент, на котором держится всё мероприятие

Мы разобрали несколько важных понятий: активную и полную мощность, коэффициент мощности, пусковые токи, распределение по фазам и реальные измерения. Но главный вывод не в том, чтобы запомнить все формулы.

Главный вывод в другом: электричество на площадке — это не просто «провода и розетки». Это фундамент, на котором держится всё мероприятие.

Ошибка в расчёте мощности или невнимание к распределению нагрузки по фазам может привести к тому, что вместо саундчека команда будет искать, почему выбивает автомат или «плавает» генератор. А сорванное шоу — это не просто испорченное настроение. Это потерянные деньги, подорванная репутация и ненужные споры с заказчиком.

Поэтому к расчёту электропитания стоит подходить так же ответственно, как к подбору оборудования. Не «на глаз», не «как в прошлый раз», а системно: с таблицами, с проверкой документации, с измерениями на площадке.

Что важно запомнить:

Компания EDS — ваш партнёр в вопросах надёжного электропитания

Мы понимаем, что шоу-техника — это не просто оборудование, а инструмент, от которого зависит успех всего мероприятия. Поэтому в продукции EDS мы закладываем не только технические характеристики, но и инженерную логику, которая помогает вам:

Дистрибьюторы питания EDS — это не просто «коробки с розетками». Это инструмент, который даёт вам уверенность: вы знаете, что происходит в вашей системе, и можете принимать решения на основе данных, а не догадок.

Пошаговый алгоритм расчёта мощности мероприятия

1. Соберите полный список оборудования. Не забудьте FOH, видео, сетевое оборудование, механику, спецэффекты, рабочий свет и всё, что заказчик может привезти отдельно, вплоть до чайника.

2. Разбейте оборудование на питающие линии. Не «свет — 12 кВт», а Light 1 / Light 2 / Light 3 / floor / effects.

3. Найдите данные по входному электропотреблению. Не путайте выходную мощность устройства и потребление из сети.

4. Определите режим каждой нагрузки: постоянный, переменный, пусковой, эпизодический.

5. Определите, какие нагрузки действительно могут работать одновременно, и зафиксируйте почему.

6. Рассчитайте токи линий с учётом напряжения и коэффициента мощности там, где это необходимо.

7. Выберите размер ввода как результат расчёта, а не как стартовую гипотезу.

8. Проверьте всю цепочку: источник → вводной кабель → разъём → дистрибьютор → автоматы → отходящие кабели → потребители.

9. Распределите однофазные линии между L1/L2/L3.

10. Продумайте последовательность запуска и пусковые процессы.

11. Включите систему и измерьте реальные токи.

12. Повторите измерение в рабочем режиме и скорректируйте распределение при необходимости.

Пять ошибок, которые особенно дорого обходятся на площадке

1. Складывать выходные мощности усилителей. 10 усилителей по 5 кВт не означают автоматически 50 кВт электрической нагрузки. Ищите входное AC-потребление конкретной модели и режима.

2. Считать только «звук + свет + экран». Так легко забыть FOH, backline, сеть, видео, механику и вспомогательные линии.

3. Ориентироваться только на мощность генератора в кВт, игнорируя кВА и cos φ

Генератор мощностью 40 кВт может «не вывезти» нагрузку 35 кВт, если у неё низкий коэффициент мощности. Генератор ограничен не только активной мощностью (кВт), но и полной (кВА). Обязательно проверяйте оба параметра — иначе вместо стабильного питания получите просадки и «плавающую» частоту.

4. Считать только общую мощность. Одна фаза может перегрузиться заметно раньше, чем закончится общая доступная мощность.

5. Не измерять после запуска. Если после расчёта никто не посмотрел реальные токи, вы проверили математику, но ещё не проверили площадку.

Главное за 30 секунд

Вся логика в одной строке

FAQ

Как рассчитать мощность оборудования для мероприятия?

Соберите список всех питающих линий, найдите реальное входное электропотребление оборудования, определите возможные одновременные режимы, рассчитайте токи и только затем выбирайте ввод и источник питания.

Сколько киловатт даёт трёхфазный ввод 32 А?

При напряжении 380–400 В и cos φ, близком к единице, теоретически около 21–22 кВт. Реальная допустимая нагрузка определяется также током каждой фазы, характеристиками оборудования, кабелей и защиты.

Сколько мощности даёт 63 А?

Для трёхфазного ввода 380–400 В — ориентировочно 41–44 кВт при cos φ ≈ 1.

Сколько мощности даёт 125 А?

Ориентировочно 82–87 кВт при 380–400 В и cos φ ≈ 1.

Какой запас мощности нужен для концерта?

Универсального процента нет. Резерв должен учитывать реальные неопределённости: дополнительные потребители, пиковые и пусковые режимы, особенности источника и точность исходных данных. Процент можно использовать только как явно обозначенное проектное допущение с основанием.

Как рассчитать генератор для мероприятия?

Нужно учитывать не только активную мощность в кВт, но и кВА, коэффициент мощности, характер нагрузки, пусковые процессы, нелинейные потребители и допустимые просадки напряжения и частоты.

Что важнее: киловатты или амперы?

Для общего энергетического баланса нужны кВт и кВА, но в распределительной системе критически важно контролировать ток каждой линии и каждой фазы.

Что делать, если нет данных по реальному потреблению?

Сначала запросить данные у производителя. Если их нет, провести измерение на конкретном оборудовании в понятном режиме. Инженерную оценку использовать только с явно зафиксированными допущениями.

Как бороться с большим пусковым током импульсных блоков питания?

Одним из вариантов является управляемый последовательный запуск и специальные устройства ограничения пускового тока. В EDS для этой задачи есть секвенсоры и свитчеры Safe Start.
