EDS PA-01
Анализатор электрической сети с функцией регистратора аварийных событий
Контроль · Защита · Журнал
Большинство измерительных приборов показывает, что происходит с электросетью в данный момент. PA-01 помогает защитить ваше оборудование, понять, что происходило в момент аварии и дать доказательную базу перед заказчиком.

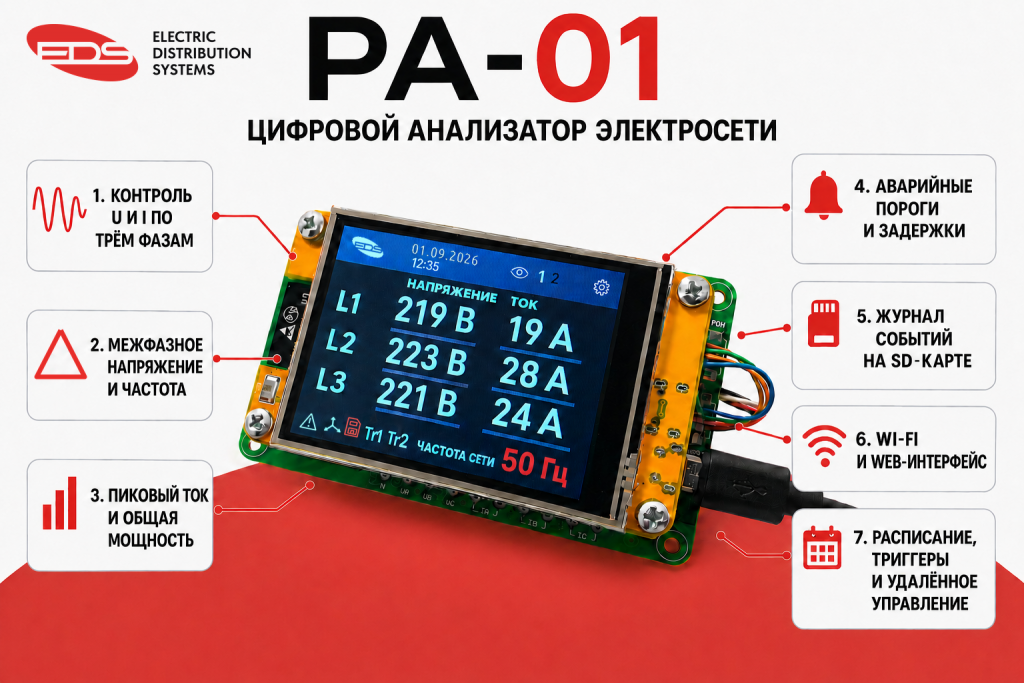

PA-01 — разработанный EDS цифровой модуль для контроля параметров трёхфазной сети, управления по заданным порогам напряжения и/или тока и регистрации аварийных состояний с записью на внешнюю SD-карту. Прибор объединяет измерения, локальную индикацию параметров сети, удалённую настройку и логирование событий — всё, что необходимо для наблюдения за системой электропитания и последующего технического анализа.
Контроль основных параметров сети
PA-01 измеряет и отображает:
- напряжение и ток отдельно по фазам L1, L2 и L3;
- межфазные напряжения;
- пиковое значение тока на каждой фазе;
- частоту электросети;
- общую потребляемую мощность.
Защита от аварий
Пользователь может установить:
- минимально допустимое напряжение;
- максимально допустимое напряжение;
- максимальный ток;
- задержку включения;
- задержку отключения.
При выходе контролируемых параметров за установленные пределы PA-01 отрабатывает заданный алгоритм аварийного отключения. Конкретная силовая коммутация и логика управления определяются исполнением прибора и схемой подключения.
Журнал аварий на SD-карте
Аварийные состояния записываются на SD-карту. Журнал можно считать двумя способами:
- извлечь карту памяти и открыть её на компьютере;
- скачать данные дистанционно через WEB-интерфейс.
Часы реального времени с синхронизацией по NTP обеспечивают корректную привязку работы прибора ко времени.
Управление через WEB-интерфейс
Подключиться к PA-01 можно по Wi-Fi. Прибор способен:
- работать как самостоятельная точка доступа;
- подключаться к существующей беспроводной сети.
Через WEB-интерфейс доступны:
- наблюдение за параметрами электросети;
- настройка порогов и задержек;
- просмотр и выгрузка журнала аварий;
- настройка расписания;
- дистанционное включение и выключение;
- обновление прошивки.
Расписание и внешние триггеры
PA-01 поддерживает настройку работы по недельному расписанию.
Предусмотрены два триггерных канала:
- выделенный пожарный триггер;
- настраиваемый триггер для интеграции с внешней автоматикой.
В зависимости от исполнения настраиваемый канал может использоваться для работы с сухим контактом или совместно с Ethernet-реле.
Где может применяться PA-01
Прибор рассчитан на задачи, где важно не только видеть параметры электросети, но и фиксировать аварийные ситуации:
- сценические и концертные системы электропитания;
- прокатные и туровые комплекты;
- распределительные устройства;
- стационарные AV-системы;
- театры, концертные залы и культурные учреждения;
- технические помещения и объекты с дистанционным управлением питанием.
Контроль, защита, журнал
PA-01 даёт техническому специалисту три уровня работы с электросетью:
Показывает её текущее состояние.
Реагирует на выход параметров за установленные пределы.
Сохраняет журнал аварийных событий для последующего анализа.
Устройство помогает не просто измерить напряжение, а понять, что послужило причиной отключения системы.
На базе анализатора сети PA-01 может быть спроектировано практически любое устройство: дистрибьютор питания, секвенсор, свитчер и даже диммер.
