Витая пара. Категории и применение
Витая пара – это кабель связи для передачи цифрового сигнала. Он стал самым популярным для создания локальных и структурированных кабельных систем, т.к. легко совмещается с разными типами оборудования, прост в установке и имеет сравнительно низкую стоимость. Большим плюсом является и простота монтажа – коннекторы универсальны и обжимаются специальными клещами. Разновидностей витой пары очень много, в этой статье разберемся: какой бывает витая пара, какую и где лучше использовать:
1. Первый параметр – вид жил (Solid, Patch).
Одножильный (Solid) – значит каждая жила состоит из одной цельнотянутой проволоки, толщиной 0,3-0,6 мм или 20-26 AWG. Такой кабель легко ломается, поэтому пригоден только для стационарной техники.

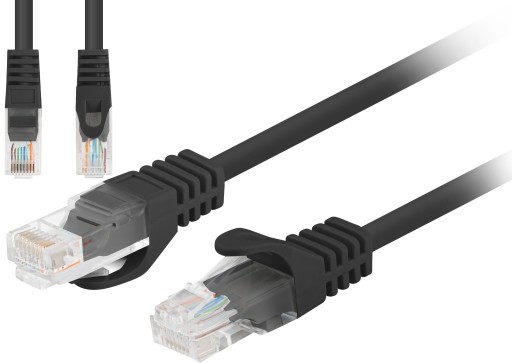

Многожильный (Patch) же состоит из пучков тончайших проволок. Такой провод не ломается при сгибании и скручивании, и используется для подвижных соединений между устройствами. Но имеет более высокий уровень затухания сигнала, чем одножильный, поэтому его максимальная длина не должна превышать 100 м!!!

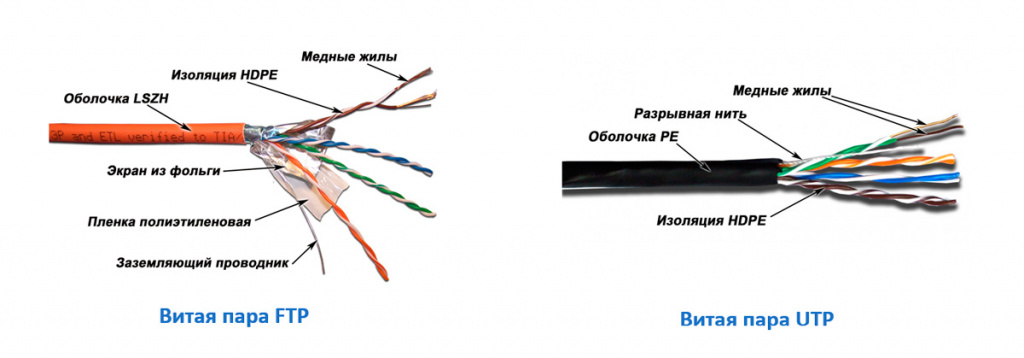

2. Второй параметр – наличие экрана (UTP, FTP, STP).
Экран защищает проходящий сигнал от внешних помех и может быть из фольги и/или оплетки из медной проволоки, общим и/или отдельно к каждой скрутке. Чтобы было понятнее, приведем расшифровку буквенного кода экранирования:
3. Третий параметр – вид оболочки (PE, PVC, LSHZ, PUR).
Оболочки PVC и LSHZ изготовлены из поливинилхлорида. (цвет серый, оранжевый). Т.к. этот компаунд не переносит перепадов температуры и крошится на морозе – кабель в такой оболочке используют исключительно в помещении и при стационарной прокладке. Плюсы – низкая стоимость.
Оболочка PE – это сшитый полиэтилен. Кабелю в такой оболочке присущи пластичность, гибкость, но низкая прочность. Поэтому его можно использовать в условиях улицы, но желательно не «трогать».
И PUR – полиуретановая оболочка. Этот не «дубеет» при низких температурах, устойчив к агрессивной среде и механическим воздействиям. Кабель в такой оболочке не теряет своих свойств даже при -30°С. Следовательно, его можно использовать на улице, практически при любых погодных условиях.
Категории витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что, витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс, тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.
CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с , но с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP.
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.
Обратите внимание! Использование медного слоя характерно для проводов до пятой категории включительно. Для изготовления витых изделий более высоких разрядов всегда применяется чистая техническая медь (CM).
Для «домашнего» использования подойдет Solid, UTP, в PVC оболочке, CAT 5 или 5e.
Для подключения локальной стационарной сети – Solid, FTP, в PVC оболочке, CAT не ниже 6.
Для инсталляционных нужд – лучше всего подойдет Solid, S/FTP, в LSZH оболочке, CAT будет зависеть от необходимой скорости передачи сигнала и протяженности линии.
Для проката и сложных условий эксплуатации - лучше всего подойдет Patch, S/FTP, в PUR оболочке.
Наша компания, зная, как важны качество, скорость передачи и долговечность оборудования, учитывая все тяготы работы инсталляторов, нашла оптимальный вариант, который удовлетворяет всем необходимым эксплуатационным характеристикам.
Для производства патч-кордов используем витую пару только проверенных поставщиков, разъемы RJ45 EtherNet Neutrik с IP защитой или без!
1. Первый параметр – вид жил (Solid, Patch).
Одножильный (Solid) – значит каждая жила состоит из одной цельнотянутой проволоки, толщиной 0,3-0,6 мм или 20-26 AWG. Такой кабель легко ломается, поэтому пригоден только для стационарной техники.
Многожильный (Patch) же состоит из пучков тончайших проволок. Такой провод не ломается при сгибании и скручивании, и используется для подвижных соединений между устройствами. Но имеет более высокий уровень затухания сигнала, чем одножильный, поэтому его максимальная длина не должна превышать 100 м!!!
2. Второй параметр – наличие экрана (UTP, FTP, STP).
Экран защищает проходящий сигнал от внешних помех и может быть из фольги и/или оплетки из медной проволоки, общим и/или отдельно к каждой скрутке. Чтобы было понятнее, приведем расшифровку буквенного кода экранирования:
- АВРU – экрана нет;
- F – фольга;
- S – оплетка из медной проволоки.
3. Третий параметр – вид оболочки (PE, PVC, LSHZ, PUR).

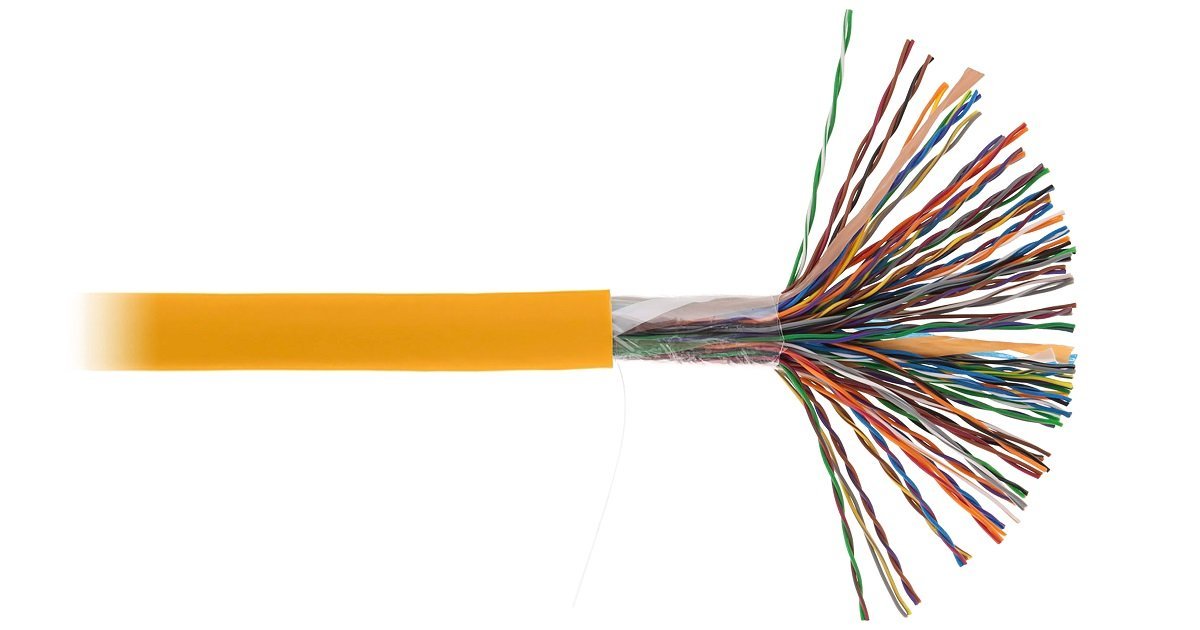

Оболочки PVC и LSHZ изготовлены из поливинилхлорида. (цвет серый, оранжевый). Т.к. этот компаунд не переносит перепадов температуры и крошится на морозе – кабель в такой оболочке используют исключительно в помещении и при стационарной прокладке. Плюсы – низкая стоимость.
Оболочка PE – это сшитый полиэтилен. Кабелю в такой оболочке присущи пластичность, гибкость, но низкая прочность. Поэтому его можно использовать в условиях улицы, но желательно не «трогать».
И PUR – полиуретановая оболочка. Этот не «дубеет» при низких температурах, устойчив к агрессивной среде и механическим воздействиям. Кабель в такой оболочке не теряет своих свойств даже при -30°С. Следовательно, его можно использовать на улице, практически при любых погодных условиях.
ВАЖНО! Этот кабель в подвешенном состоянии прокладывается на натянутом стальном тросе.
Категории витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что, витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс, тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.
И так:
Категории с 1 по 4 уже изжили себя. Настолько низкая скорость передачи уже никак не применима с современными технологиямиCAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с , но с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP.
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.
Обратите внимание! Использование медного слоя характерно для проводов до пятой категории включительно. Для изготовления витых изделий более высоких разрядов всегда применяется чистая техническая медь (CM).
ВЫВОДЫ: Исходя их всего вышесказанного описания выбрать нужную витую пару не составит труда. Главное определиться для чего и где она будет использоваться:Например:
Для «домашнего» использования подойдет Solid, UTP, в PVC оболочке, CAT 5 или 5e.
Для подключения локальной стационарной сети – Solid, FTP, в PVC оболочке, CAT не ниже 6.
Для инсталляционных нужд – лучше всего подойдет Solid, S/FTP, в LSZH оболочке, CAT будет зависеть от необходимой скорости передачи сигнала и протяженности линии.
Для проката и сложных условий эксплуатации - лучше всего подойдет Patch, S/FTP, в PUR оболочке.
Наша компания, зная, как важны качество, скорость передачи и долговечность оборудования, учитывая все тяготы работы инсталляторов, нашла оптимальный вариант, который удовлетворяет всем необходимым эксплуатационным характеристикам.
Для производства патч-кордов используем витую пару только проверенных поставщиков, разъемы RJ45 EtherNet Neutrik с IP защитой или без!
