Заземление. Как это работает?
Что такое заземление?
Заземление — это устройство, которое предохраняет человека от поражения электрическим током. Его основное предназначение — предотвращение несчастных случаев на производстве и в быту. Конструктивно заземление обычно представляет собой провод, один конец которого соединён с корпусом электрического прибора, а другой — с землёй (отсюда и название).
В профессиональных системах это не просто «кусок провода», а целая система:
- заземляющий проводник;
- заземлитель (металлические стержни, пластины или трубы, заглублённые в грунт);
- контур заземления (несколько заземлителей, соединённых между собой).
Как работает заземление? Принцип работы заземления прост: оно служит дополнительным проводником, который отводит ток в землю в аварийной ситуации.
Разберём сценарий на примере:
1. Происходит авария: фаза пробивает на корпус прибора, и тот оказывается под напряжением. Если прибор не заземлён, под напряжением может оказаться вся конструкция, на которой он расположен (например, сцена или ферма).
2. Человек, не подозревая об опасности, касается корпуса — и получает удар током.
3. Однако если прибор заземлён, ток пойдёт не через тело человека, а через заземляющий проводник — в землю.
Почему так происходит?
Заземление — это устройство, которое предохраняет человека от поражения электрическим током. Его основное предназначение — предотвращение несчастных случаев на производстве и в быту. Конструктивно заземление обычно представляет собой провод, один конец которого соединён с корпусом электрического прибора, а другой — с землёй (отсюда и название).
В профессиональных системах это не просто «кусок провода», а целая система:
- заземляющий проводник;
- заземлитель (металлические стержни, пластины или трубы, заглублённые в грунт);
- контур заземления (несколько заземлителей, соединённых между собой).
Как работает заземление? Принцип работы заземления прост: оно служит дополнительным проводником, который отводит ток в землю в аварийной ситуации.
Разберём сценарий на примере:
1. Происходит авария: фаза пробивает на корпус прибора, и тот оказывается под напряжением. Если прибор не заземлён, под напряжением может оказаться вся конструкция, на которой он расположен (например, сцена или ферма).
2. Человек, не подозревая об опасности, касается корпуса — и получает удар током.
3. Однако если прибор заземлён, ток пойдёт не через тело человека, а через заземляющий проводник — в землю.
Почему так происходит?
Всё дело в сопротивлении:
1. сопротивление кожи человека — порядка нескольких килоом (кОм), может варьироваться от 1 кОм (влажная кожа) до 100 кОм (сухая кожа);
2. сопротивление заземляющего проводника — не более 5–10 Ом.
Току в тысячу раз проще пройти по проводу, чем через тело человека.
Дополнительные пояснения:
- Ток всегда идёт по пути наименьшего сопротивления.
- Заземляющий проводник создаёт «обходной путь» для тока — он уходит в землю, минуя тело человека.
- Система работает мгновенно — человек даже не почувствует воздействия тока.

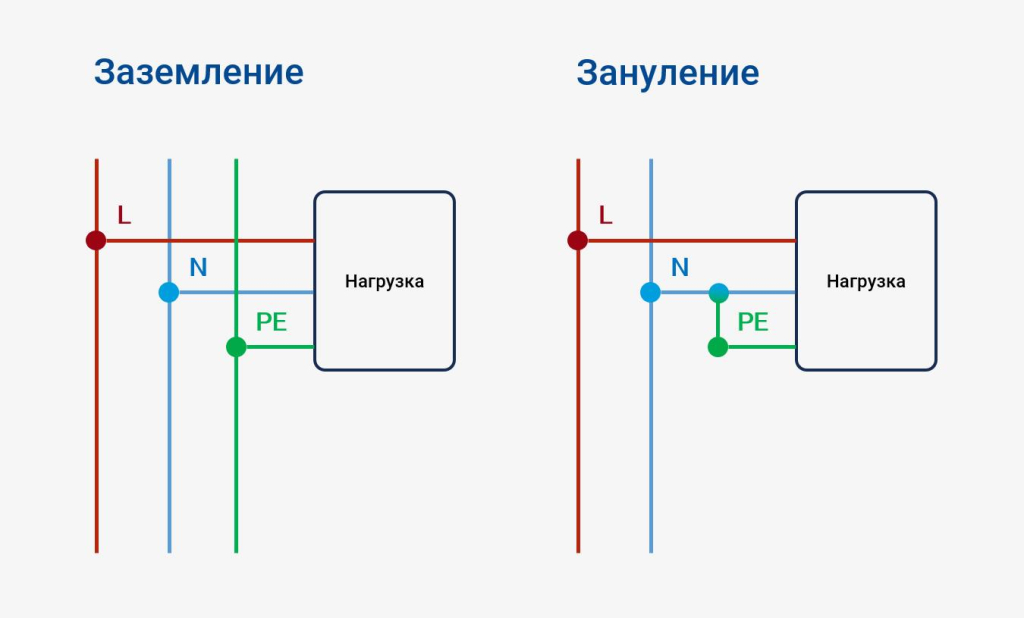

Заземление vs зануление: в чём разница?
Часто эти понятия путают, но между ними есть принципиальная разница.
1. сопротивление кожи человека — порядка нескольких килоом (кОм), может варьироваться от 1 кОм (влажная кожа) до 100 кОм (сухая кожа);
2. сопротивление заземляющего проводника — не более 5–10 Ом.
Току в тысячу раз проще пройти по проводу, чем через тело человека.
Дополнительные пояснения:
- Ток всегда идёт по пути наименьшего сопротивления.
- Заземляющий проводник создаёт «обходной путь» для тока — он уходит в землю, минуя тело человека.
- Система работает мгновенно — человек даже не почувствует воздействия тока.
Заземление vs зануление: в чём разница?
Часто эти понятия путают, но между ними есть принципиальная разница.
| Параметр | Заземление | Зануление |
|---|---|---|
| Цель | Отвести ток от земли | Вызвать короткое замыкание для срабатывания защиты |
| Подключение | Корпус прибора соединяется с землёй через заземление | Корпус прибора соединяется с нулевым проводом (нулём), идущим от трансформатора |
| Принцип действия | Ток уходит в землю через проводник с низким сопротивлением | При попадании фазы на корпус происходит короткое замыкание, срабатывает защита (автомат или предохранитель) и отключает питание |
| Результат | Ток не проходит через человека | Питание мгновенно отключается |
| Где применяется | В бытовых и промышленных сетях с системой TN-C-S, TT | В сетях TN-C, TN-S |
| Безопасность | Более надежный способ защиты, так как не зависит от работы автоматов | Зависит от исправности защитных устройств, может быть менее надежным при неисправности в цепи нуля |
Практические рекомендации: как организовать заземление. К сожалению, на многих площадках отсутствует полноценное заземление. В таких случаях рекомендуем организовать хотя бы простейшую систему.
Пошаговая инструкция:
1. Найдите металлический кол (штырь) диаметром не менее 16 мм и длиной 1–1,5 м. Лучше использовать оцинкованную или медную трубу — она дольше прослужит в грунте.
2. Забейте кол в землю на глубину 0,5–1 м (оптимально — до уровня грунтовых вод, где сопротивление грунта ниже).
3. Возьмите медный провод сечением не менее 6–10 мм2 с жёлто‑зелёной изоляцией (стандарт для заземляющих проводников).
4. Соедините провод с металлическим колом:
- зачистите конец провода;
- прикрепите его к колу с помощью болтового соединения или специального зажима для заземления;
- обработайте соединение антикоррозийной смазкой.
5. Подключите другой конец провода к специальному болту на устройстве (например, на рэковых изделиях или устройствах типа R531, R552).
6. Убедитесь, что все розетки заземлены на корпус.
7. При правильной коммутации все подключённые приборы также будут заземлены.
Важно! После выполнения этих действий вы обеспечите безопасность организаторов, артистов и зрителей при работе с электрооборудованием.Проверка заземления:
- используйте мультиметр для измерения сопротивления между корпусом прибора и заземлителем — оно должно быть не более 4 Ом для бытовых сетей;
- периодически проверяйте целостность соединений (не реже 1 раза в год);
- осматривайте заземляющий проводник на предмет повреждений изоляции.
Дополнительная защита: разность потенциалов.
Заземление также предотвращает опасность возникновения разности потенциалов между корпусами приборов. Это явление может привести к удару током даже при отсутствии прямой аварии.
Что это такое?
1. Если два прибора подключены к разным розеткам, но не заземлены, их корпуса могут иметь разный электрический потенциал.
2. При одновременном касании обоих корпусов ток пройдёт через тело человека.
3. Заземление выравнивает потенциалы — все корпуса имеют одинаковый нулевой потенциал относительно земли.
Пример:
- Прибор А имеет потенциал +10 В относительно земли.
- Прибор Б имеет потенциал −5 В относительно земли.
- При касании обоих приборов ток пойдёт через человека: U=10−(−5)=15 В.
- Если оба прибора заземлены, их потенциал будет 0 В, разность потенциалов — 0 В, удара током не произойдёт.
1. Если два прибора подключены к разным розеткам, но не заземлены, их корпуса могут иметь разный электрический потенциал.
2. При одновременном касании обоих корпусов ток пройдёт через тело человека.
3. Заземление выравнивает потенциалы — все корпуса имеют одинаковый нулевой потенциал относительно земли.
Пример:
- Прибор А имеет потенциал +10 В относительно земли.
- Прибор Б имеет потенциал −5 В относительно земли.
- При касании обоих приборов ток пойдёт через человека: U=10−(−5)=15 В.
- Если оба прибора заземлены, их потенциал будет 0 В, разность потенциалов — 0 В, удара током не произойдёт.
Вывод: Заземление — это простая, но крайне важная мера безопасности. Даже минимальная система заземления способна предотвратить несчастные случаи и защитить людей от поражения электрическим током. Регулярная проверка и обслуживание системы заземления — залог вашей безопасности.
