Проблема: почему на большом мероприятии свет начинает «жить своей жизнью»?
Вы монтируете огромную сцену для фестиваля или гала-концерта. Сотни движущихся голов, заливка по всему периметру, десятки километров кабеля. Вы подключаете всё к своему DMX-контроллеру, запускаете сцену, и… начинается кошмар. Приборы в дальней части фермы дергаются, некоторые «зависают», стробы срабатывают несинхронно, а в самый ответственный момент одна из линий вообще «отваливается». Диагностика превращается в ад, а режиссёр смотрит на вас с ужасом. Знакомая ситуация?
Почему так происходит? Корень зла — в физике сигнала и отсутствии правильной инфраструктуры:
- Затухание сигнала на длинных линиях: DMX по хорошему кабелю идёт 100-150 метров, а на вашем фестивале от пульта до дальней точки — все 200. На таком расстоянии сигнал «размазывается» и становится нечитаемым для приборов.
- Электрические помехи и наводки: Рядом с DMX-кабелями проложены силовые линии (а как иначе?). Диммеры, сервоприводы, импульсные блоки питания световых приборов создают мощные электромагнитные поля, которые искажают полезный сигнал.
- Отсутствие гальванической развязки: «Земляные петли» и разность потенциалов между корпусами приборов могут не только вносить помехи, но и выжечь выходной каскад вашего пульта или входную микросхему сплиттера. Короткое замыкание в одном приборе «положит» всю линию.
- Один выход контроллера — одна линия: Но вам нужно вести сигнал на 8 разных зон: фронт, тыл, боковые фермы, сцена, потолок, звёздное небо… «Древовидная» топология из пассивных «тройников» работает только в теории.
RDS 1-8 3P — это профессиональный рэковый DMX-сплиттер, который решает все эти проблемы одним ударом. Он принимает один входной сигнал от вашего пульта, «очищает» его, восстанавливает, усиливает и раздаёт на 8 гальванически развязанных линий, каждая из которых может тянуться на сотни метров.
Что такое RDS 1-8 3P и как он наводит порядок в DMX-инфраструктуре?

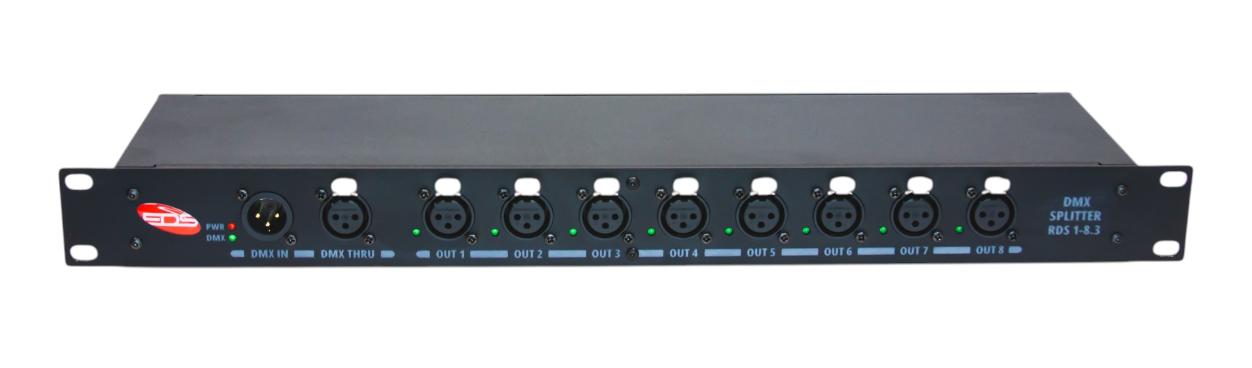

RDS 1-8 3P — это не просто «разветвитель». Это промышленный коммутационный центр для DMX-512, выполненный в компактном рэковом корпусе 19 дюймов / 1U. Внутри него установлены:
- Буферные усилители на каждом из 8 выходов: Они регенерируют форму сигнала (восстанавливают фронты импульсов) и повышают его мощность, позволяя передавать DMX на расстояния до 300 метров без потери качества (при использовании качественного кабеля). Вы забываете о понятии «затухание».
- Гальваническая развязка на каждом канале: Трансформаторная изоляции. Каждый выход физически изолирован от входа и от других выходов. Это значит, что короткое замыкание, статический разряд или выход из строя одного прибора не убьют сигнал на остальных семи линиях и не повредят ваш пульт.
- Дополнительный Link-выход (XLR 3 контакта): Он подключен к входу параллельно. Это позволяет строить каскадные системы. Одного входа на пульте мало для 24 выходов? Подключите выход Link первого RDS 1-8 3P ко входу второго — и управляйте 16-ю зонами. И так до бесконечности.
Где RDS 1-8 3P раскрывает свой потенциал на 100%?
- Крупные концерты и фестивали: Сотни приборов, десятки линий. Установите сплиттер в FOH-стойку или непосредственно на сцене и разводите сигнал на каждую ферму отдельным кабелем. Это чистота, порядок и диагностика без головной боли.
- Театры и драматические круги: Сложная световая партитура требует точности. Гальваническая развязка избавит от фона, который часто проникает от мощных тиристорных диммеров старого поколения.
- Телестудии и павильоны: Мгновенная диагностика по светодиодным индикаторам на лицевой панели — вы всегда видите, есть ли сигнал на входе и на каждом из выходов.
- Выставочные и торговые центры: Долгосрочные инсталляции, где надежность и централизованное управление светом экономят время службы эксплуатации.
- Архитектурное освещение: Большая территория — множество удаленных точек. RDS 1-8 3P обеспечит доставку сигнала на сотни метров благодаря мощным выходным буферам.
Решение типичных проблем при построении DMX-сетей
Почему профессионалы выбирают RDS 1-8 3P?
Рынок переполнен сплиттерами, которые внутри содержат лишь копеечные микросхемы без какой-либо защиты. Они вносят задержки, искажают сигнал (джиттер), не обеспечивают реальной гальванической развязки и, что самое обидное, способны убить ваш контроллер при первой же серьёзной помехе.
RDS 1-8 3P — это инженерный подход EDS. Мы используем проверенную схемотехнику с широкополосными трансформаторами для развязки и высокоскоростными буферными усилителями известных брендов. Устройство питается от универсального источника 100-250В через надёжный разъём PowerCon (случайно не выдернешь, в отличие от обычной «втыкалки»). Корпус — рэковый, 1U, что экономит драгоценное место в вашей аппаратной стойке.
Добавьте к этому индикацию входа и всех 8 выходов, и вы получите инструмент, который делает вашу жизнь проще, а шоу — безупречным. Настоящий профессионал выбирает систему, которая не подведёт в самый ответственный момент.
Устали от «танцев с бубном» вокруг рассинхрона, помех и боязни за консоль? Хотите одним движением организовать стабильную, защищённую и масштабируемую DMX-инфраструктуру для шоу любой сложности? RDS 1-8 3P — это ваш профессиональный инструмент. Поставьте его в свою рэковую стойку и забудьте о проблемах с управлением светом навсегда. Доверяйте 8 выходам, которые работают как один.
Узнайте больше о RDS 1-8 3P и других DMX-сплиттерах EDS в нашем каталоге.
Перейти в каталог DMX-сплиттеров EDS
EDS — превращаем хаос сигналов в безупречное световое шоу.
