Пульт управления свитчерными блоками PBC SWT(R) MS 8-2-5
Компания ЕДС представляет пульт управления свитчерными блоками PBC SWT MS8-2-5. Устройство предназначено для управления одним или несколькими блоками прямых включений по протоколу DMX512 из разных точек помещения. Также предусмотрена возможность разрешать или запрещать доступ к управлению через выносные панели.
Головное устройство и выносные панели
Головной блок поставляется в двух вариантах: настенном (с крепёжными ушами) и рэковом. Дополнительно подключаются выносные панели — в настенном или встраиваемом исполнении. Панели соединяются последовательно (шлейфом) и могут быть окрашены в любой цвет по желанию заказчика; по умолчанию — чёрные.

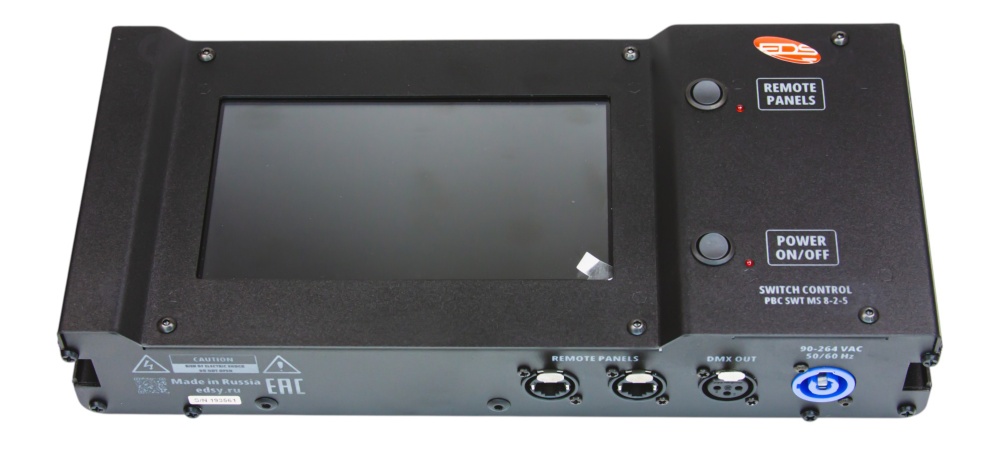

На головном устройстве расположены: разъём PowerCON для питания, разъём XLR для подключения к свитчерному блоку и два разъёма Ethercon для подключения выносных панелей. Лицевая панель оснащена 7-дюймовым сенсорным экраном, кнопкой включения питания и кнопкой Remote Panels для подачи питания на выносные панели.
Выносная панель: управление и индикация
На лицевой части выносной панели — четыре программируемые клавиши с подсветкой. Активная клавиша светится зелёным цветом. Контур клавиш сигнализирует о разрешении или запрете доступа: красный — доступ заблокирован, зелёный — разрешён. Внутри панели находятся два разъёма RJ45 для двустороннего обмена данными с головным устройством и подачи питания. DIP-переключатель позволяет выбрать номер группы устройства. Также предусмотрен дополнительный разъём питания для длинных трасс или большого количества последовательно подключённых панелей.
Программирование и настройки
На главном экране головного устройства отображаются 12 программируемых пресетов, 5 отключаемых групп выносных панелей, кнопка настроек и часы реального времени. Меню настроек включает:
- Настройка пресетов: выбор пресета, изменение его имени (отображается на главной странице), задание начального и конечного адреса управляемых каналов, активация режима секвенсора и установка задержки между включениями каналов.
- Настройка выносных панелей: выбор настраиваемой группы, её переименование, привязка программируемой клавиши к ранее настроенному пресету.
- Настройка подсветок: регулировка яркости дисплея (активный режим и стэндбай), яркости контура клавиш выносных панелей (для состояний «разрешено» и «заблокировано»), а также яркости нажатых клавиш.
- Настройка часов реального времени.
Предусмотрена скрытая функция сброса до заводских настроек: войдите в меню, нажмите на логотип компании, дождитесь возврата на главную страницу и перезагрузите питание.
Работа в связке: двусторонняя связь
При заблокированной панели контуры клавиш подсвечиваются красным. После открытия доступа контуры становятся зелёными. При нажатии на клавишу она загорается ярко-зелёным цветом. Благодаря двустороннему протоколу на головном устройстве загорается выбранный на панели пресет. Правило работает и в обратную сторону: если выключить пресет на головном устройстве, клавиша на панели гаснет. При использовании нескольких панелей с одинаковым ID нажатия полностью дублируются на всех.
Гибкость размещения
Головное устройство можно разместить рядом со свитчерными блоками или у светооператора, а выносные панели — в зрительном зале, за сценой или в любом другом необходимом месте. Вы всегда можете контролировать доступ к управлению и отслеживать все нажатия.
PBC SWT MS8-2-5 — это профессиональное решение для удобного и надёжного управления свитчерными блоками с возможностью многоточечного контроля и гибких настроек.
