Разность потенциалов
Разность потенциалов: как избежать проблем с блоками питания в экранах, «головах» и активном оборудовании.
Разберёмся, почему так происходит — инженеры компании EDS объяснят всё подробно.
Почему возникает разность потенциалов?
Проблема кроется в особенностях подключения оборудования:
1. Корпус пульта и земля блока питания объединены между собой (подключены к одной розетке) и не заземлены. Из‑за этого между ними возникает разность потенциалов.
2. Причина появления разности потенциалов — импульсные блоки питания. В них установлен фильтр, который:
- гасит высокочастотные помехи;
- сбрасывает их в землю;
- объединяет землю и корпус прибора.
Ток помех обычно незначительный, но при подключении множества устройств он суммируется.

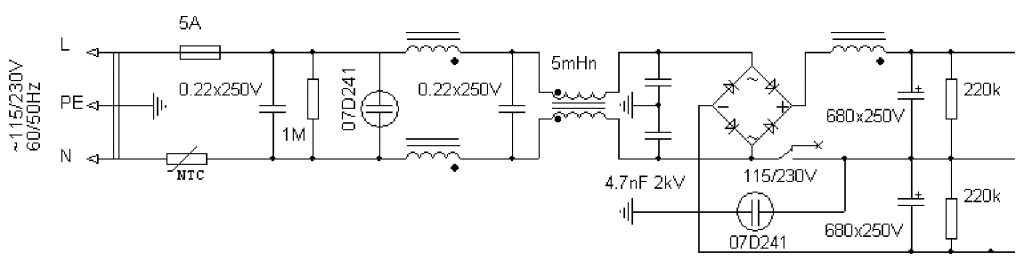

Схема стандартного фильтра
Чем опасна разность потенциалов?
Незначительный ток помех становится проблемой при массовом подключении оборудования:
1. Небольшие системы (например, 2 активные колонки) могут работать без явных проблем.
2. Крупные инсталляции (LED‑экран + 60 прожекторов и т. д.) создают значительный суммарный ток.
3. Аварийные ситуации (попадание фазы на корпус) особенно опасны:
- прикосновение к корпусу приведёт к разряду через тело человека;
- накопленный ток уйдёт в землю через человека (например, через промокшие ботинки);
- возможны серьёзные последствия — от выхода из строя оборудования до травм.
Возможные последствия:
- сгорание фильтров в блоках питания;
- срабатывание защиты (выбивание ШИМ);
- угроза здоровью и безопасности персонала.
Как решить проблему?
Устройства проектируются с расчётом на наличие заземления. В аварийной ситуации оборудование должно иметь возможность сбросить излишки тока в землю.
К сожалению, на практике заземление отсутствует в половине случаев (старые ДК, работа с генераторами и т. п.).
Практическое решение:
1. Забейте металлический кол в землю (глубина 0,5–1 м, оптимально — до уровня грунтовых вод).
2. Используйте медный провод сечением не менее 6–10 мм² с жёлто‑зелёной изоляцией.
3. Соедините кол с дистрибьютором (рекомендуемая модель — R551AV):
Важные нюансы:
- регулярно проверяйте целостность заземления (не реже 1 раза в год);
- контролируйте состояние соединений и изоляции провода;
- убедитесь, что все розетки заземлены на общий контур.
Зачем нужны колодки с заземлением?
Главный ответ — для вашей безопасности.
- предотвращает накопление опасных потенциалов;
- обеспечивает безопасный путь для аварийного тока;
- снижает уровень помех в аудиосистеме;
- защищает оборудование от повреждений.
ВыводНе пренебрегайте заземлением — это инвестиция в надёжность и безопасность вашей работы.
Разность потенциалов — не просто техническая деталь, а реальная угроза безопасности и стабильности работы оборудования. Даже простейшая система заземления (кол + провод) способна:
1. устранить фоновые помехи;
2. защитить оборудование от выхода из строя;
3. обезопасить персонал от поражения током.
Подробнее о принципах защитного заземления читайте в нашей статье «Для чего нужно защитное заземление».
