АВР: что это такое
АВР – это вводно-коммутационное распределительное устройство, минимум, на два питающих ввода. Один ввод основной (от которого постоянно работает нагрузка) и другой ввод – резервный. От резервного ввода происходит питание нагрузки в случае «пропадания» напряжения на основном вводе.
По своему назначению ввод резерва схож с обеспечением бесперебойного электроснабжения и вся работа системы осуществляется полностью в автоматическом режиме без участия человека.
Что такое АВР и зачем он нужен?
Определение
Автоматический ввод резерва (АВР) — это система автоматического переключения электрической нагрузки с основного источника питания на резервный при исчезновении или недопустимом отклонении параметров напряжения основного источника.
Основные области применения АВР
Концертные площадки
Непрерывное питание звукового и светового оборудования
Медицинские учреждения
Критически важное оборудование жизнеобеспечения
Офисные центры
Серверные, системы безопасности, лифты
Промышленные объекты
Непрерывные технологические процессы
Устройство и принцип работы АВР
Самым распространенным типом устройства АВР являются контакторы.
Устройство на контакторах состоит из двух частей – один контактор подключает питание от основного ввода на нагрузку, другой контактор – от резервного ввода.
⚠️ Важная особенность
Контакторы взаимосблокированы друг с другом. Это означает, что когда один контактор замкнут, то другой разомкнут и наоборот. Причем, включить оба контактора нельзя, т.к. между ними есть механическая и электрическая взаимоблокировки.
Зачем нужна взаимоблокировка?
Если два питающих ввода включить встречно, то произойдет встречное включение (обычно, как вариант, это может привести к полному короткому замыканию). Этого необходимо избегать. Особенно когда это АВР для ДГУ (дизель-генераторной установки).
Механическая взаимоблокировка
Специальное устройство, которое при монтаже контакторов устанавливается между ними и объединяет их таким образом, чтобы они не смогли включиться одновременно. Блокирует движущиеся части с силовыми контактами, позволяя включиться только одному.
Электрическая взаимоблокировка
Схемотехническое решение, исключающее одновременную подачу управляющего сигнала на оба контактора через систему управления и блокировочные контакты.
Технические характеристики АВР
Время переключения
Время переключения АВР на контакторах минимально короткое и может составлять до 200-250 мс. Но, на самом деле, оно может отличаться в зависимости от номинального тока.
Малые токи
Меньший физический габарит → быстрее замыкание/размыкание контактов
Большие токи
Больший габарит → больше расстояния между контактами
Факторы, влияющие на время переключения:
- Номинальный ток контакторов
- Тип контакторов (электромагнитные, вакуумные)
- Настройки реле времени в системе управления
- Время срабатывания реле контроля напряжения
- Состояние контактов и качество обслуживания
Типы систем АВР
АВР на контакторах
Преимущества:
- Простота конструкции
- Надежность
- Низкая стоимость
- Простое обслуживание
Недостатки:
- Механический износ контактов
- Время переключения 200-400 мс
- Необходимость обслуживания
Статические АВР
Преимущества:
- Быстрое переключение ≤ 10 мс
- Отсутствие механического износа
- Высокая точность
- Бесшумная работа
Недостатки:
- Высокая стоимость
- Сложность схемы
- Потери мощности в рабочем режиме
Гибридные АВР
Преимущества:
- Оптимальное время переключения
- Надежность контакторов
- Быстрота тиристоров
- Компромиссная стоимость
Недостатки:
- Сложность управления
- Требует квалифицированного обслуживания
Схема работы АВР
Пошаговый алгоритм работы системы АВР
Нормальный режим
Контактор основного ввода замкнут, нагрузка питается от основной сети. Контактор резервного ввода разомкнут. Система управления контролирует параметры основной сети.
Обнаружение неисправности
Реле контроля напряжения обнаруживает исчезновение или недопустимое отклонение параметров основной сети (напряжение, частота, фазность).
Выдержка времени
Система выдерживает заданную временную задержку (обычно 0,5-3 секунды) для исключения ложных срабатываний при кратковременных провалах.
Переключение на резерв
Контактор основного ввода размыкается, после чего замыкается контактор резервного ввода. Нагрузка переключается на резервный источник питания.
Контроль восстановления
Система постоянно контролирует состояние основной сети. При восстановлении нормальных параметров происходит обратное переключение с выдержкой времени.

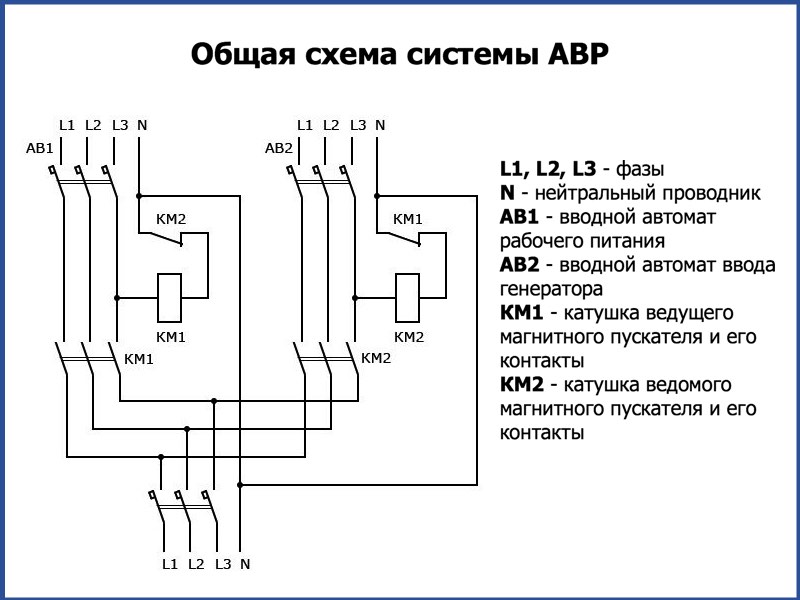

Блок-схема алгоритма работы системы АВР
Критерии выбора системы АВР
Номинальная мощность
Должна быть не менее суммарной мощности всех подключаемых потребителей с учетом коэффициента запаса 1,2-1,5
Время переключения
Критично для чувствительного оборудования. Для ИБП достаточно 200-400 мс, для критичных систем требуется ≤ 100 мс
Контролируемые параметры
Напряжение, частота, порядок чередования фаз, симметрия нагрузки по фазам, качество электроэнергии
Защитные функции
Защита от КЗ, перегрузки, обрыва фаз, неправильного чередования фаз, минимального и максимального напряжения
Условия эксплуатации
Температурный диапазон, влажность, степень защиты IP, механические воздействия, электромагнитная совместимость
Система управления
Ручное/автоматическое управление, индикация состояния, возможность дистанционного мониторинга и управления
🔧 Рекомендации EDS по выбору АВР
Компания EDS готова предложить профессиональные решения с системами автоматического ввода резерва для различных применений.
Практические советы по применению:
Для концертных площадок
Используйте АВР с минимальным временем переключения. Обязательно предусмотрите ручной режим управления для критических моментов выступления.
Для работы с генераторами
Обеспечьте синхронизацию частот перед переключением. Используйте системы с задержкой для стабилизации параметров генератора.
Для стационарных инсталляций
Предусмотрите системы мониторинга и удаленного управления. Регулярно проводите профилактическое обслуживание контакторов.
Для мобильных применений
Выбирайте компактные решения в защищенном исполнении. Обеспечьте простоту подключения и настройки на объекте.
Преимущества использования АВР
Непрерывность работы
Обеспечивает бесперебойное электроснабжение критически важного оборудования без участия персонала
Защита оборудования
Предотвращает повреждение дорогостоящего оборудования от скачков напряжения и аварийных ситуаций
Экономическая эффективность
Предотвращает финансовые потери от простоев, срыва мероприятий и потери репутации
Автоматизация
Полностью автоматическая работа без необходимости постоянного контроля со стороны персонала
Заключение
Таким образом, АВР просто незаменим в тех случаях, где необходима постоянная подача электроснабжения, но где нельзя положиться на основной источник питания.
Система с АВР будет отличным вариантом страховки от обесточивания и даст время найти неисправность и восстановить основной источник питания без простоя!
Выбор системы АВР
При выборе системы АВР важно учитывать специфику применения, требования к времени переключения, номинальную мощность и условия эксплуатации. Компания EDS поможет подобрать оптимальное решение для ваших задач.
