Разность потенциалов
Повесили вы L-Acoustics, запустили DiGiCo, включили LA-8, достаете свой старенький ACER и думаете: «сейчас как дуну, вот запоет-то!!!», а там в порталах фон, гудеж, пердеж... Знакомо???
А знаете почему это происходит? Давайте инженеры компании EDS сейчас Вам все разложат по полочкам.
Причина проблемы
Дело в том, что корпус пульта и земля блока питания объединены между собой (вставлены в одну розетницу) и не заземлены и между ними возникает разность потенциалов.
💡 Логичный вопрос
Вроде бы тогда спрашивается: «зачем нужны эти злощавые колодки с заземлением?»
Ответ прост – прежде всего для Вашей безопасности!
Откуда берется разность потенциалов?
Все это происходит из-за импульсных блоков питания, в них установлен фильтр, гасящий высокочастотные помехи и сбрасывающий их в землю, а земля и корпус прибора всегда объединены.
⚡ Важная деталь
Хорошо, что ток там незначительный, так как это всего-лишь ток помех.

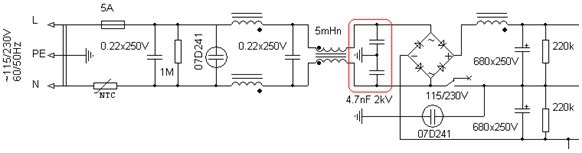

Схема стандартного фильтра
Схема стандартного фильтра импульсного блока питания
Что страшного в разности потенциалов?
Дело в том, что как писали мы ранее ток незначительный, но вся беда, что он складывается при подключении множества блоков питания.
⚠️ Нарастание проблемы
2 активные колонки
Может это не так страшно...
LED экран + 60 бимов
Уже серьезная проблема!
Еще и фаза на корпус попадет
Критическая ситуация!
Последствия
Дотронетесь вы до корпуса прибора и бабах, все накопленное уйдет через Вас и Ваши промокшие ботинки в землю.
Легко отделались
Просто в паре блоков сгорят фильтры или выбьет ШИМ
Серьезные последствия
Может и Вас отстранить от прокатов... на долго...
Техническое объяснение
Всегда не стоит забывать, что устройства, рассчитанные на заземления проектируются так, как будто у вас заземление есть.
Логика устройства
Устройство правомерно считает, что в случае внештатной ситуации оно может сбросить излишки тока в землю.
Реальность
Но все мы работали и в старых ДК и с ленивыми генераторщиками и понимаем, что в половине случаев заземления нет.
🔧 Практические рекомендации EDS
Простое решение
Не ленитесь, забивайте хотя бы кол в землю... и кидайте провод от кола к нашим дистрибьюторам.
Рекомендуемое решение
Пошаговая инструкция
Забить заземлитель
Забить металлический кол в землю на глубину минимум 0,5-1 метр
Подключить провод
Кинуть провод от кола к заземляющему контакту дистрибьютора
Получить результат
Устранить разность потенциалов и обеспечить безопасность
Дополнительная информация
Резюме
Основные принципы
- Разность потенциалов возникает из-за импульсных блоков питания с фильтрами
- Проблема усугубляется при подключении множества устройств
- Отсутствие заземления создает опасность для оборудования и людей
- Простое заземление решает большинство проблем
💡 Главный совет
Всегда используйте качественные дистрибьюторы с надежным заземлением и не пренебрегайте элементарными мерами безопасности!
Решения EDS для устранения разности потенциалов
Профессиональное оборудование для безопасной работы без помех
Устройства с защитными реле
Контроль разности потенциалов и защита от перепадов напряжения
- Контроль потенциалов
- Защита от перепадов
- Мониторинг
Секвенсоры
Управление последовательностью включения для минимизации разности потенциалов
- Последовательное включение
- Контроль потенциалов
- Безопасность
Дистрибьюторы со встроенным сплиттером
Распределение питания с выравниванием потенциалов между приборами
- Выравнивание потенциалов
- Встроенный сплиттер
- Профессиональное качество
