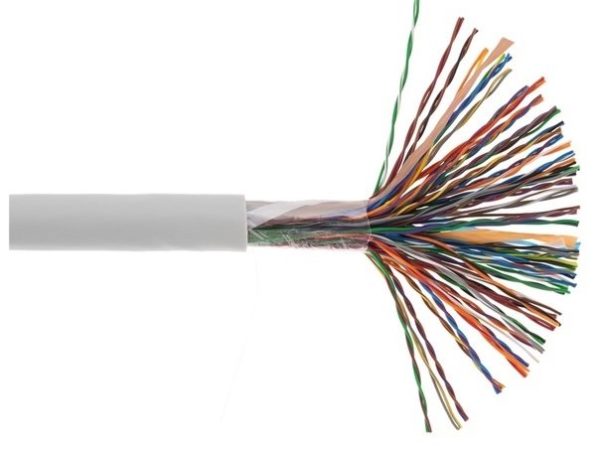

Витая пара. Категории и применение
Витая пара – это кабель связи для передачи цифрового сигнала. Он стал самым популярным для создания локальных и структурированных кабельных систем, поскольку легко совмещается с разными типами оборудования, прост в установке и имеет сравнительно низкую стоимость. Большим плюсом является и простота монтажа – коннекторы универсальны и обжимаются специальными клещами.
Разновидностей витой пары очень много, в этой статье разберемся: какой бывает витая пара, какую и где лучше использовать.
1. Виды жил: Solid и Patch
Одножильный (Solid)
Каждая жила состоит из одной цельнотянутой проволоки, толщиной 0,3-0,6 мм или 20-26 AWG.
Преимущества:
- Низкое затухание сигнала
- Подходит для больших расстояний
- Стабильные характеристики
Недостатки:
- Легко ломается при сгибании
- Только для стационарной техники
- Не подходит для подвижных соединений
Многожильный (Patch)
Состоит из пучков тончайших проволок. Такой провод не ломается при сгибании и скручивании.
Преимущества:
- Высокая гибкость
- Устойчивость к изгибам
- Подходит для подвижных соединений
Недостатки:
- Более высокое затухание
- Максимальная длина до 100 м
- Выше стоимость
2. Экранирование: UTP, FTP, STP
Экран защищает проходящий сигнал от внешних помех и может быть из фольги и/или оплетки из медной проволоки, общим и/или отдельно к каждой скрутке.
Расшифровка буквенного кода экранирования:
UTP (Unshielded Twisted Pair)
Неэкранированная витая пара без защиты от внешних помех. Самый распространенный и дешевый тип.
FTP (F/UTP)
Витая пара с общим экраном из фольги. Обеспечивает базовую защиту от внешних помех.
STP (S/UTP)
Экранирование оплеткой из медной проволоки. Высокая защита от электромагнитных помех.
3. Виды оболочек: PVC, PE, LSHZ, PUR
PVC и LSHZ
Изготовлены из поливинилхлорида. Не переносят перепадов температуры и крошатся на морозе.
PE
Сшитый полиэтилен. Пластичность, гибкость, но низкая прочность.
PUR
Полиуретановая оболочка. Не дубеет при низких температурах, устойчив к агрессивной среде и механическим воздействиям.
⚠️ Важно!
Кабель в PUR оболочке в подвешенном состоянии прокладывается на натянутом стальном тросе.
4. Категории витой пары (CAT)

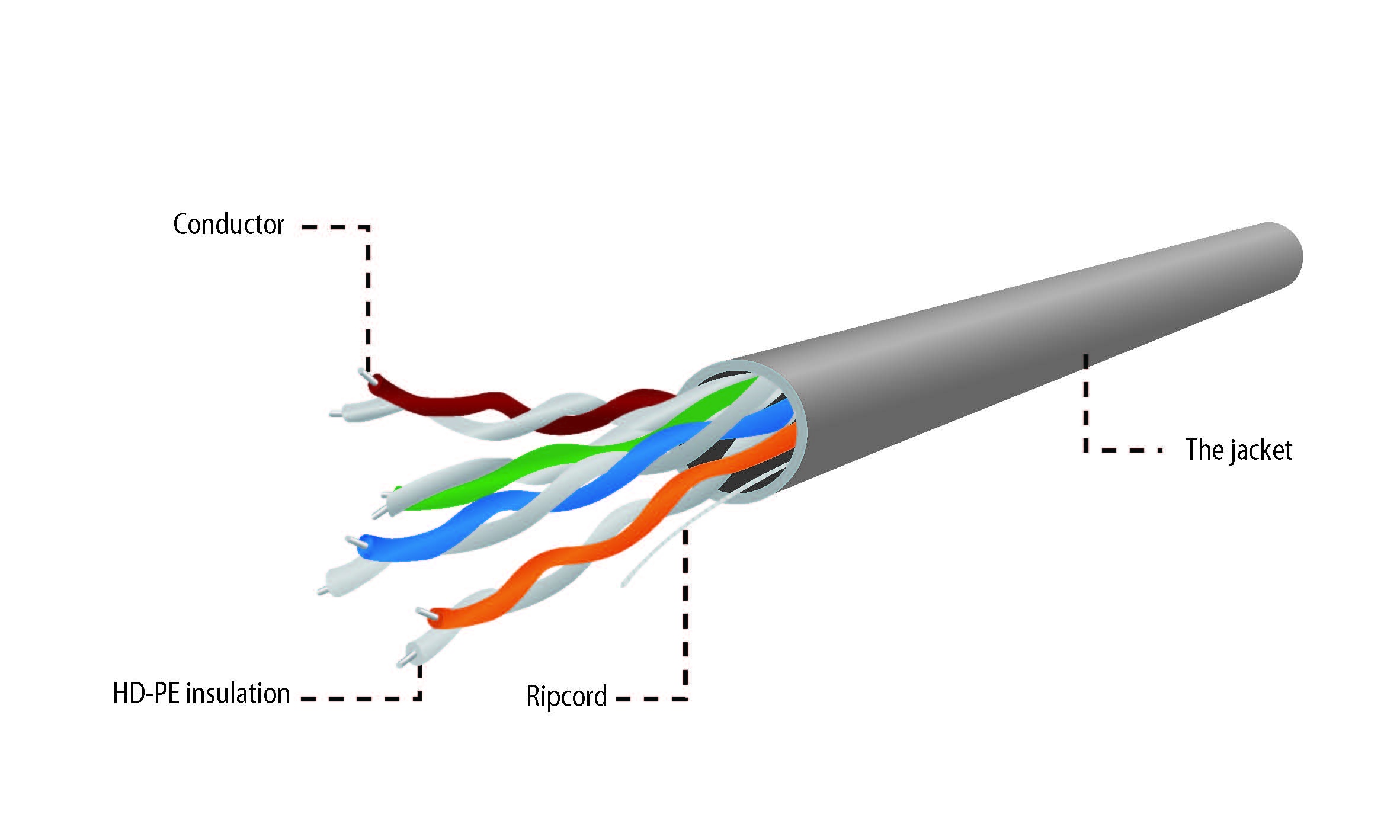

Устройство витой пары
Категории витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы, и при построении структурированной кабельной системы их тоже учитывают.
Важный принцип:
Витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс, тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.
Категории с 1 по 4 уже изжили себя. Настолько низкая скорость передачи уже никак не применима с современными технологиями.
CAT5
Применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN).
CAT5e
Усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Самый распространенный тип витой пары.
CAT6
Распространенный тип кабеля для сетей Fast Ethernet и Gigabit Ethernet. Четыре пары проводников. Поддерживает высокую скорость, но с ограничением по расстоянию.
CAT6a
Четыре пары проводников. Используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на полном расстоянии до 100 метров.
CAT7
Имеет общий внешний экран и фольгированную защиту каждой пары. По типу относится к S/FTP. Высокая защита от помех.
CAT7a
Скорость доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров. Максимальная производительность.
Обратите внимание!
Использование медного слоя характерно для проводов до пятой категории включительно. Для изготовления витых изделий более высоких разрядов всегда применяется чистая техническая медь (CM).
💡 Практические рекомендации по выбору
Исходя из всего вышесказанного, выбрать нужную витую пару не составит труда. Главное определиться для чего и где она будет использоваться:
Для домашнего использования
Оптимальное соотношение цены и качества для домашних сетей и небольших офисов.
Для локальной стационарной сети
Надежное решение для офисных сетей с защитой от помех и высокой скоростью передачи данных.
Для инсталляционных нужд
Лучший выбор для концертных площадок и профессиональных инсталляций. CAT зависит от необходимой скорости передачи сигнала и протяженности линии.
Решения EDS для профессиональных задач
Наша компания, зная, как важны качество, скорость передачи и долговечность оборудования, учитывая все тяготы работы инсталляторов, нашла оптимальный вариант, который удовлетворяет всем необходимым эксплуатационным характеристикам.
Патч-корды высокого качества
Для производства патч-кордов используем витую пару только проверенных поставщиков с гарантированными характеристиками.
Разъемы Neutrik
Разъемы RJ45 EtherNet Neutrik с IP защитой или без – надежные соединения для любых условий эксплуатации.
Гарантия качества EDS
Все наши кабельные решения проходят тщательный контроль качества и соответствуют международным стандартам для профессионального применения в сфере концертного и сценического оборудования.
Заключение
Правильный выбор витой пары зависит от конкретных задач и условий эксплуатации. Для профессиональных инсталляций рекомендуется использовать кабели категории CAT6 и выше с соответствующим экранированием и качественной оболочкой.
Помните: экономия на качестве кабеля может привести к проблемам с передачей сигнала, особенно в условиях повышенных электромагнитных помех на концертных площадках.
💡 Совет от экспертов EDS
При выборе витой пары для профессиональных задач всегда закладывайте запас по категории и качеству. Лучше использовать CAT6a вместо CAT6, если позволяет бюджет – это обеспечит долгосрочную совместимость с развивающимися стандартами.
